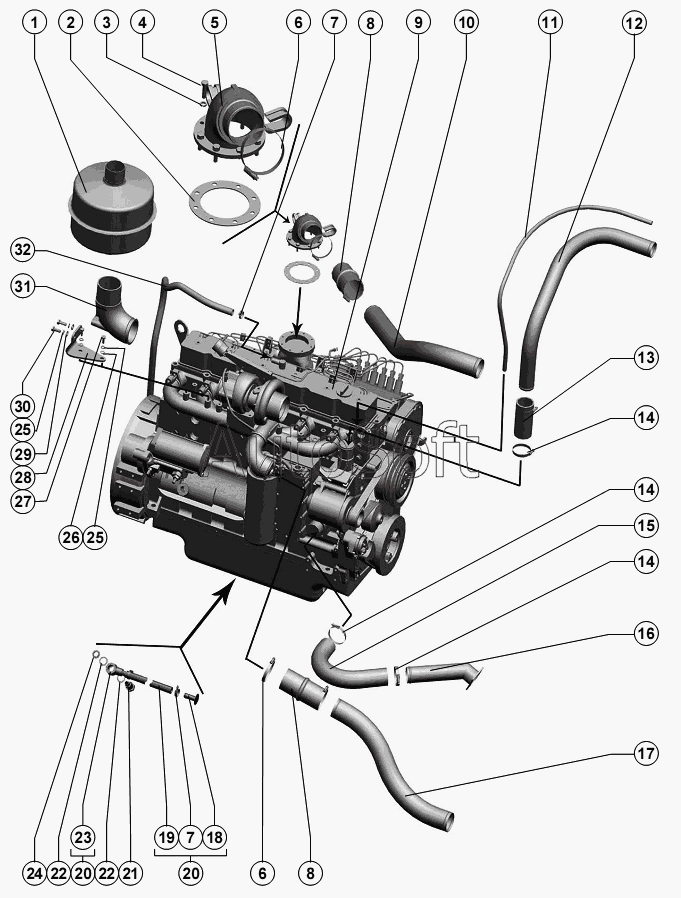

Каталог запасных частей к технике: РСМ-10Б "Дон-1500Б" (2006). Установка моторно-силовая (крепление трубопровода)
17
32
31
30
29
28
27
26
25
25
24
23
22
22
21
20
20
19
18
1
16
15
14
14
14
13
12
11
10
9
8
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Глушитель | |
| 2 | Р***7 | Прокладка | |
| 3 | 8***0 | Шайба | |
| 4 | М***1 | Болт | |
| 5 | Р***0 | Воздухопровод | |
| 6 | T***1 | Хомут | |
| 7 | ***1 | Хомут | |
| 8 | I***8 | Патрубок | |
| 9 | 6***3 | Двигатель | |
| 10 | Р***8 | Труба | |
| 11 | Р***1 | Шланг Рукав 10х17,5-1 ГОСТ 10362-76 | |
| 12 | Р***2 | Труба | |
| 13 | 1***4 | Патрубок | |
| 14 | T***1 | Хомут | |
| 15 | Р***0 | Патрубок | |
| 16 | Р***0 | Труба | |
| 17 | Р***9 | Труба | |
| 18 | Р***0 | Пробка | |
| 19 | Р***А | Шланг | |
| 20 | Р***А | Маслопровод сливной | |
| 21 | Р***9 | Болт специальный | |
| 22 | 0***А | Прокладка | |
| 23 | Р***А | Трубопровод | |
| 24 | Р***9 | Кольцо | |
| 25 | 1***0 | Шайба | |
| 26 | С***8 | Шайба | |
| 27 | М***0 | Болт | |
| 28 | Р***6 | Опора | |
| 29 | С***8 | Шайба | |
| 30 | М***0 | Болт | |
| 31 | Р***6 | Патрубок | |
| 32 | 3***3 | Труба выпускная |
