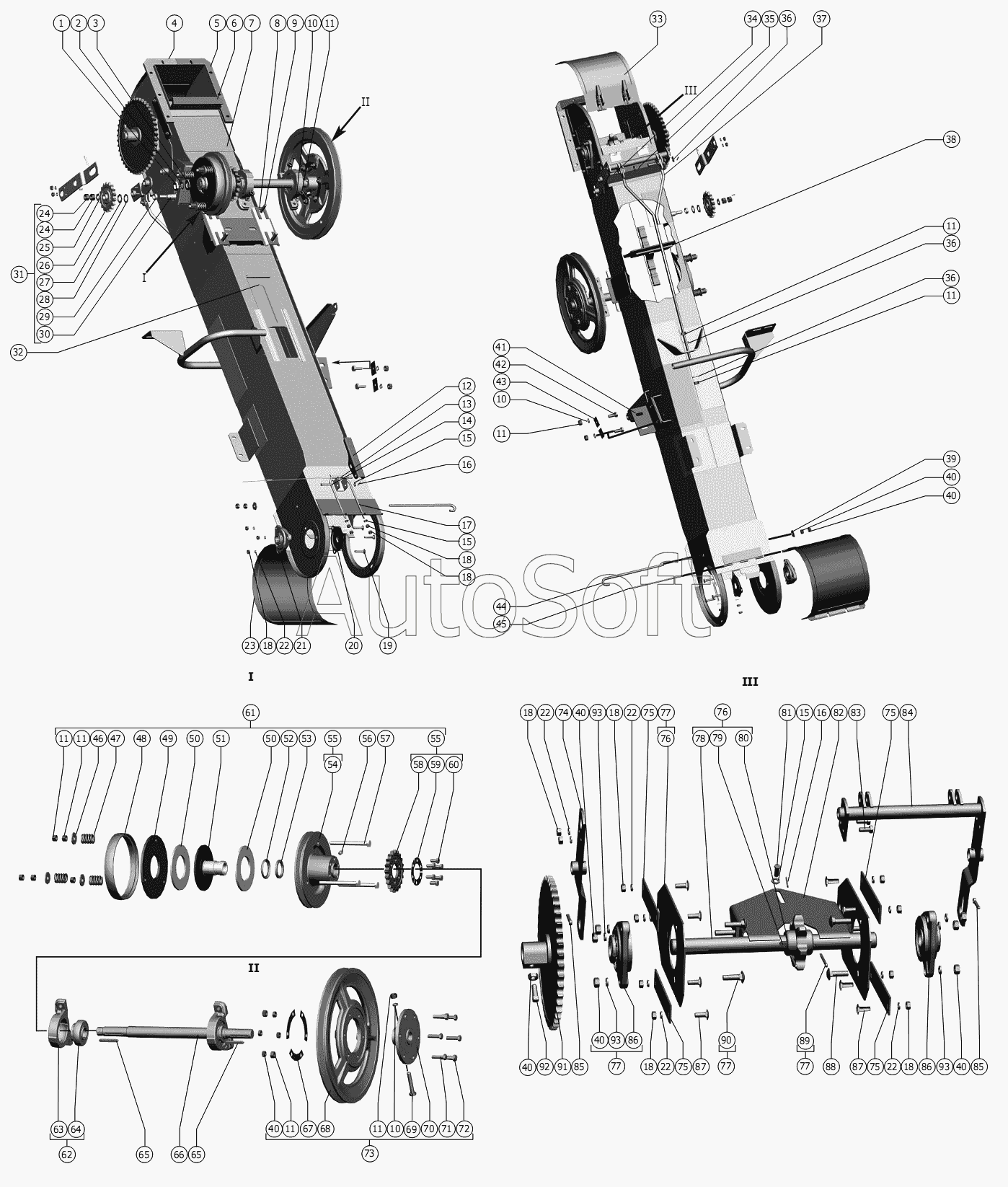

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Элеватор зерновой
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
11
11
11
11
11
12
13
14
15
15
15
16
16
17
18
18
18
18
18
18
18
19
20
21
22
22
22
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
40
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
75
75
75
75
76
76
77
77
77
77
78
79
80
81
82
83
84
85
85
86
86
87
87
88
89
90
91
92
93
93
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***8 | Гайка | |
| 2 | Н***9 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | 1***1 | Уплотнение | |
| 5 | 1***2 | Уплотнение | |
| 6 | 1***1 | Уплотнение | |
| 7 | 1***0 | Корпус | |
| 8 | 4***7 | Прокладка | |
| 9 | М***0 | Болт | |
| 10 | 1***0 | Шайба | |
| 11 | М***0 | Гайка | |
| 12 | Р***А | Рукоятка | |
| 13 | 1***0 | Поводок | |
| 14 | 6***0 | Ось | |
| 15 | С***8 | Шайба | |
| 16 | 2***9 | Шплинт | |
| 17 | Р***А | Вилка | |
| 18 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 19 | М***1 | Болт | |
| 20 | А***8 | Крышка | |
| 21 | Н***0 | Опора | |
| 22 | 8***0 | Шайба | |
| 23 | Р***А | Крышка | |
| 24 | М***0 | Гайка | |
| 25 | С***8 | Шайба | |
| 26 | 5***1 | Звездочка z=17 t=19,05 | |
| 27 | C***8 | Шайба | |
| 28 | C***8 | Шайба | |
| 29 | 8***0 | Втулка или 54-00781 | |
| 30 | 4***Б | Ось | |
| 31 | 5***2 | Звездочка натяжная | |
| 32 | 4***А | Заслонка | |
| 33 | 1***0 | Крышка | |
| 34 | 6***0 | Ось | |
| 35 | 3***9 | Шплинт | |
| 36 | С***8 | Шайба | |
| 37 | 1***0 | Тяга | |
| 38 | 0***2 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 | |
| 39 | C***8 | Шайба | |
| 40 | М***0 | Гайка | |
| 41 | 1***3 | Кронштейн | |
| 42 | М***0 | Болт | |
| 43 | Р***4 | Шайба | |
| 44 | Р***2 | Крюк | |
| 45 | Р***4 | Ось | |
| 46 | C***8 | Шайба | |
| 47 | Ж***2 | Пружина | |
| 48 | Р***А | Кольцо | |
| 49 | Р***7 | Диск нажимной | |
| 50 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 51 | Р***А | Ступица трения | |
| 52 | Р***А | Обойма | |
| 53 | С***1 | Кольцо | |
| 54 | 1***2 | Шкив | |
| 55 | 1***0 | Шкив | |
| 56 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 57 | Р***А | Болт | |
| 58 | 1***6 | Звездочка | |
| 59 | 1***7 | Шайба | |
| 60 | М***0 | Болт | |
| 61 | 1***0 | Механизм предохранительный | |
| 62 | Н***0 | Опора | |
| 63 | Н***А | Корпус подшипника ОСТ 23.2.438-92 | |
| 64 | 1***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 65 | 8***8 | Шпонка | |
| 66 | 1***7 | Вал | |
| 67 | Р***8 | Шайба | |
| 68 | 1***8 | Шкив | |
| 69 | М***0 | Болт | |
| 70 | 1***0 | Фланец | |
| 71 | М***0 | Болт | |
| 72 | 2***0 | Болт | |
| 73 | 1***0 | Шкив | |
| 74 | 1***0 | Пластина | |
| 75 | Р***9 | Планка | |
| 76 | 1***0 | Пластина | |
| 77 | 1***0 | Вал | |
| 78 | 1***6 | Вал | |
| 79 | 8***8 | Шпонка | |
| 80 | Р***1 | Звездочка | |
| 81 | 6***0 | Ось | |
| 82 | Р***Б | Удлинитель | |
| 83 | М***0 | Болт | |
| 84 | 1***0 | Рычаг | |
| 85 | 5***9 | Шплинт | |
| 86 | Н***0 | Опора (для комбайнов с копнителем) | |
| 87 | М***1 | Болт | |
| 88 | М***1 | Болт | |
| 89 | 4***9 | Шплинт | |
| 90 | М***1 | Болт | |
| 91 | 1***0 | Звездочка | |
| 92 | В***4 | Винт | |
| 93 | 1***0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
