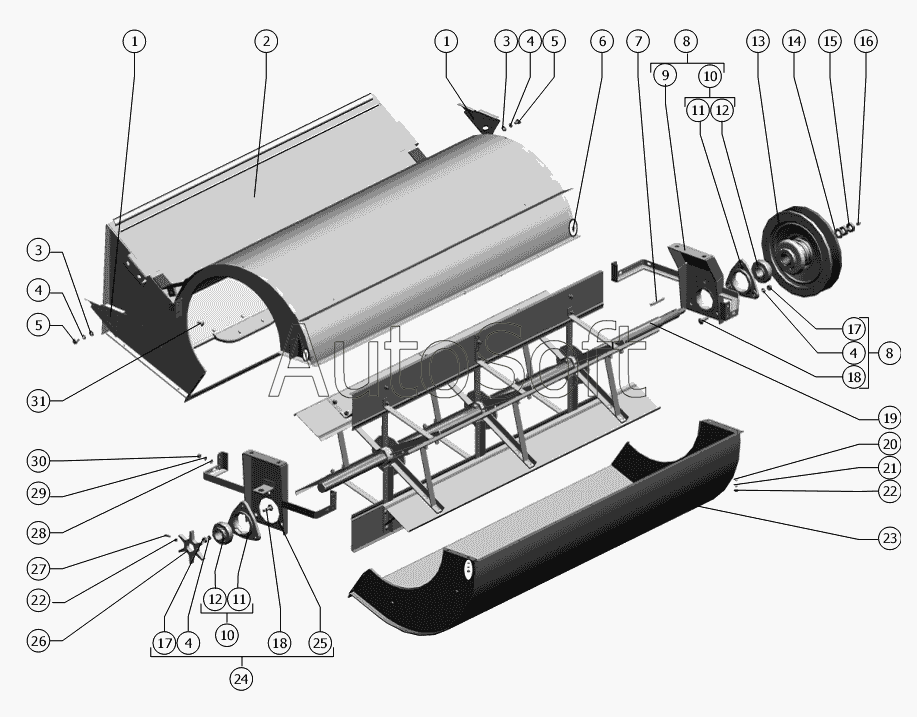

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Вентилятор
1
1
2
3
3
4
4
4
4
5
5
6
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***7 | Щиток | |
| 2 | Р***Б | Кожух | |
| 3 | С***8 | Шайба | |
| 4 | 1***0 | Шайба | |
| 5 | М***0 | Болт | |
| 6 | М***0 | Болт | |
| 7 | 8***8 | Шпонка | |
| 8 | Р***0 | Кронштейн в сборе | |
| 9 | Р***А | Кронштейн | |
| 10 | Н***0 | Опора подшипника | |
| 11 | Н***5 | Корпус подшипника | |
| 12 | 1***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 13 | Р***А | Шкив вентилятора | |
| 14 | С***8 | Шайба | |
| 15 | М***0 | Гайка | |
| 16 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 17 | М***0 | Гайка | |
| 18 | М***1 | Болт | |
| 19 | Р***А | Крылач | |
| 20 | С***8 | Шайба | |
| 21 | 6***0 | Шайба | |
| 22 | М***0 | Гайка | |
| 23 | Р***А | Кожух | |
| 24 | Р***0 | Кронштейн в сборе | |
| 25 | Р***А | Кронштейн | |
| 26 | Р***1 | Звездочка | |
| 27 | М***1 | Винт | |
| 28 | С***8 | Шайба | |
| 29 | 8***0 | Шайба | |
| 30 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 31 | М***1 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
