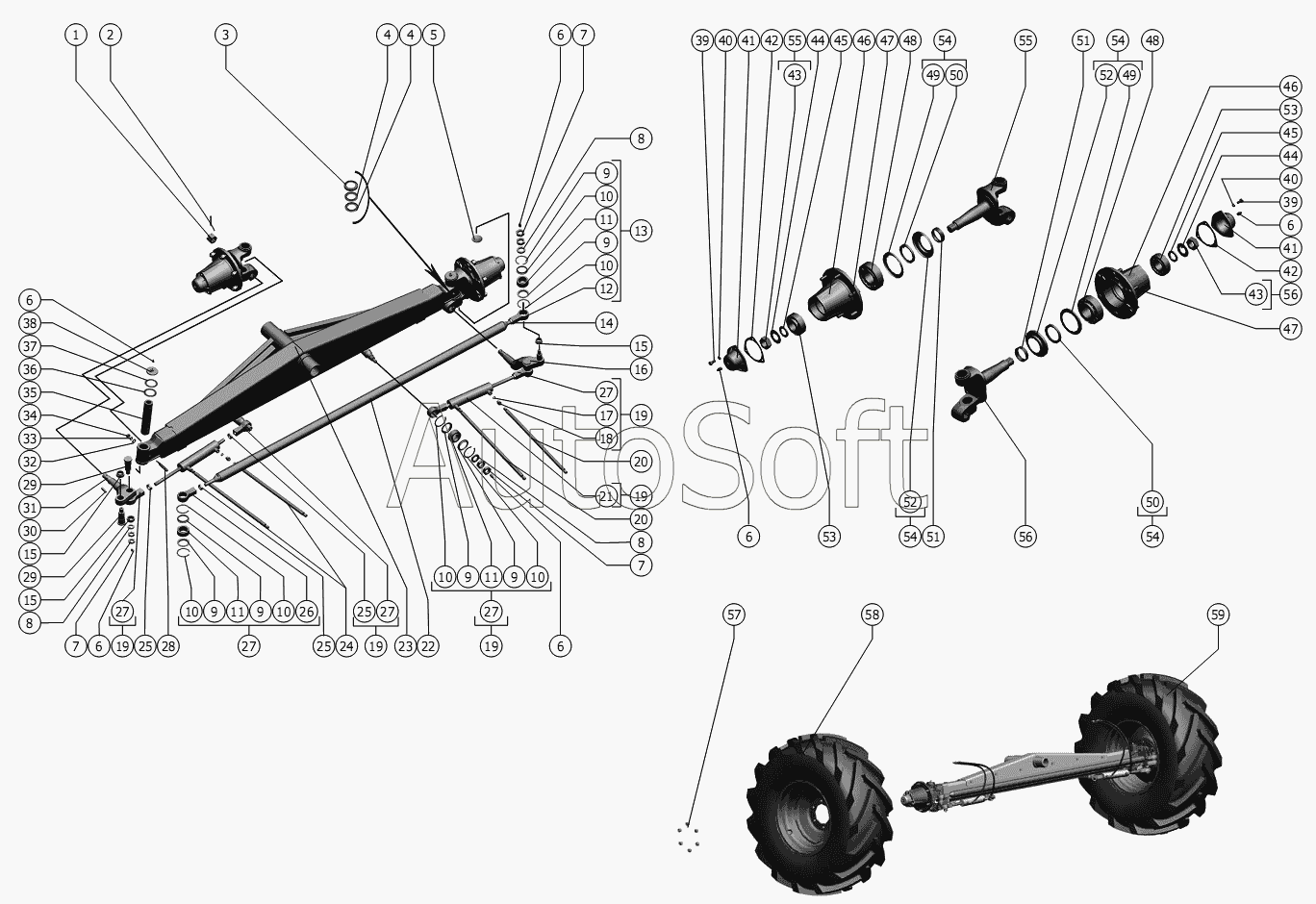

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Мост управляемых колес
1
2
3
4
4
5
6
6
6
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
13
14
15
15
15
16
17
18
19
19
19
19
19
20
20
21
22
23
24
25
25
25
26
27
27
27
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
54
54
54
54
55
55
56
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Гайка | |
| 2 | 6***9 | Шплинт | |
| 3 | Р***8 | Обойма подшипника | |
| 4 | 1***1 | Шайба | |
| 5 | Р***1 | Заглушка | |
| 6 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 7 | М***0 | Гайка | |
| 8 | C***8 | Шайба | |
| 9 | Р***А | Кольцо | |
| 10 | C***6 | Кольцо | |
| 11 | Ш***0 | Подшипник | |
| 12 | Р***1 | Корпус шарнира | |
| 13 | Р***1 | Шарнир поперечной тяги | |
| 14 | М***0 | Гайка | |
| 15 | Р***А | Втулка | |
| 16 | 1***1 | Рычаг | |
| 17 | E***X | Кольцо из комплекта штуцера | |
| 18 | G***F | Штуцер ввертной | |
| 19 | 1***0 | Гидроцилиндр | |
| 20 | 2***4 | Рукав армированный | |
| 21 | Г***) | Гидроцилиндр | |
| 22 | 1***0 | Труба | |
| 23 | 1***0 | Балка моста | |
| 24 | 2***4 | Рукав армированный | |
| 25 | М***0 | Гайка | |
| 26 | Р***А | Корпус шарнира | |
| 27 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 28 | Р***А | Клин шкворня | |
| 29 | Р***А | Ось | |
| 30 | 1***8 | Шпонка | |
| 31 | Р***1 | Рычаг | |
| 32 | С***8 | Шайба | |
| 33 | 1***0 | Шайба | |
| 34 | М***0 | Гайка | |
| 35 | 1***5 | Шкворень | |
| 36 | Р***А | Шайба | |
| 37 | Р***А | Шайба | |
| 38 | Р***А | Крышка | |
| 39 | М***0 | Болт | |
| 40 | 8***0 | Шайба | |
| 41 | Р***А | Колпак ступицы | |
| 42 | Р***1 | Прокладка | |
| 43 | Р***А | Гайка | |
| 44 | Р***7 | Шайба | |
| 45 | Р***Б | Втулка | |
| 46 | Р***В | Ступица | |
| 47 | Р***6 | Болт колеса | |
| 48 | 7***7 | Подшипник | |
| 49 | Р***5 | Кольцо упорное | |
| 50 | I***8 | Манжета | |
| 51 | Р***А | Кольцо сальника | |
| 52 | Р***6 | Обойма | |
| 53 | 7***7 | Подшипник | |
| 54 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 55 | Р***А | Кулак поворотный | |
| 56 | Р***1 | Кулак поворотный | |
| 57 | 5***0 | Гайка | |
| 58 | 1***0 | Колесо управляемое | |
| 59 | 1***1 | Колесо управляемое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
