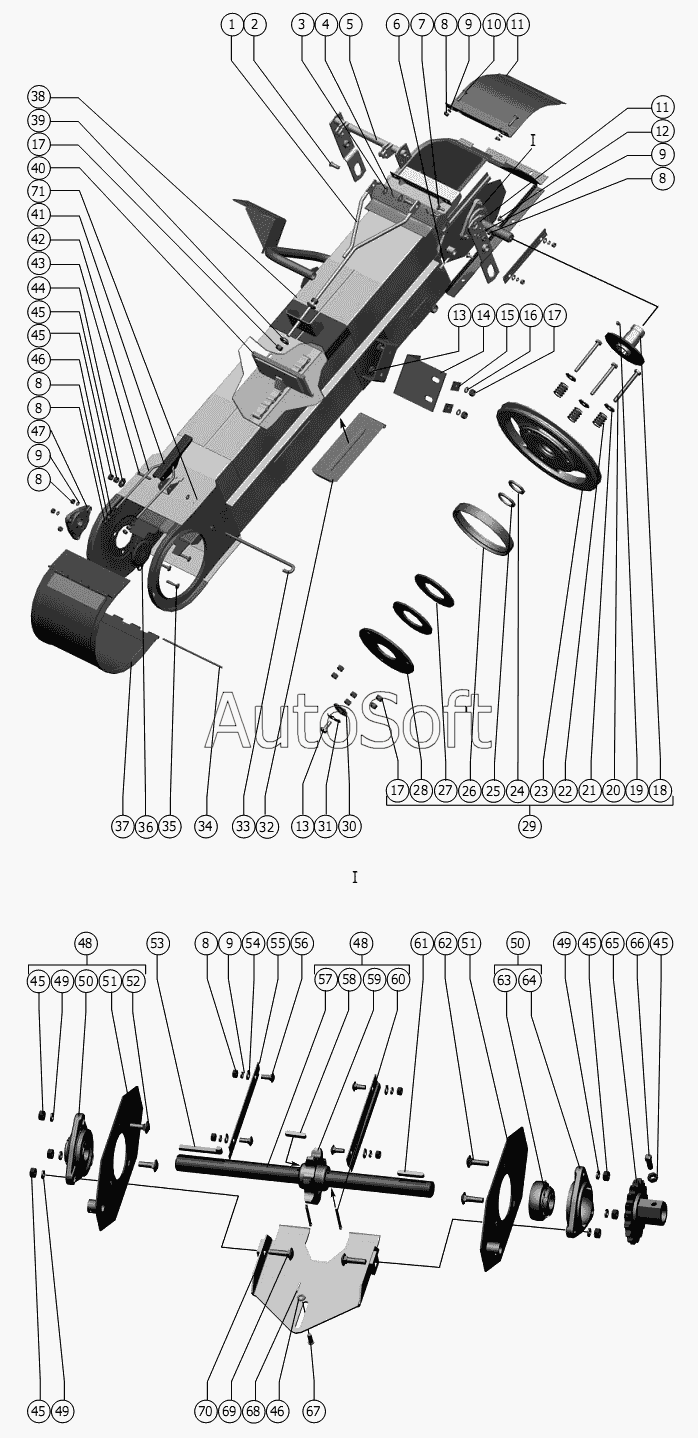

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Элеватор колосовой
45
45
45
45
45
45
53
52
51
51
50
50
49
49
49
48
48
47
46
46
54
44
43
42
41
40
39
38
37
63
71
70
69
68
67
66
65
64
36
62
61
60
59
58
57
56
55
10
18
17
17
17
16
15
14
13
13
12
11
11
19
9
9
9
9
8
8
8
8
8
8
7
6
5
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Тяга | |
| 2 | 6***0 | Ось | |
| 3 | С***8 | Шайба | |
| 4 | 3***9 | Шплинт | |
| 5 | 1***0 | Рычаг | |
| 6 | 5***9 | Шплинт | |
| 7 | М***0 | Болт | |
| 8 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 9 | 8***0 | Шайба | |
| 10 | М***1 | Болт | |
| 11 | Р***А | Крышка | |
| 12 | 1***0 | Пластина | |
| 13 | М***0 | Болт | |
| 14 | 1***0 | Кронштейн | |
| 15 | Р***4 | Шайба | |
| 16 | 1***0 | Шайба | |
| 17 | М***0 | Гайка | |
| 18 | Р***А | Ступица трения | |
| 19 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 20 | М***0 | Болт | |
| 21 | C***8 | Шайба | |
| 22 | Ж***2 | Пружина | |
| 23 | Р***Г | Шкив | |
| 24 | С***1 | Кольцо | |
| 25 | Р***А | Обойма | |
| 26 | Р***А | Кольцо | |
| 27 | Р***А | Накладка сцепления или РСМ-10.01.54.001 или 55-12-435А | |
| 28 | Р***7 | Диск нажимной | |
| 29 | Р***Б | Механизм предохранительный | |
| 30 | Р***1 | Шайба | |
| 31 | Р***2 | Шайба стопорная | |
| 32 | 4***А | Заслонка | |
| 33 | Р***2 | Крюк | |
| 34 | Р***4 | Ось | |
| 35 | М***1 | Болт | |
| 36 | А***8 | Крышка | |
| 37 | Р***А | Крышка | |
| 38 | 1***0 | Корпус элеватора | |
| 39 | Р***1 | Шайба сферическая | |
| 40 | 0***1 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками | |
| 41 | Р***А | Рукоятка | |
| 42 | Р***А | Вилка | |
| 43 | 6***0 | Ось | |
| 44 | C***8 | Шайба | |
| 45 | М***0 | Гайка | |
| 46 | С***8 | Шайба | |
| 47 | Н***0 | Опора | |
| 48 | 1***0 | Вал | |
| 49 | 1***0 | Шайба | |
| 50 | Н***0 | Опора (для комбайнов с копнителем) | |
| 51 | 1***0 | Пластина | |
| 52 | М***1 | Болт | |
| 53 | Р***4 | Шпонка призматическая | |
| 54 | C***8 | Шайба | |
| 55 | Р***4 | Направляющая | |
| 56 | М***1 | Болт | |
| 57 | Р***А | Вал | |
| 58 | 8***8 | Шпонка | |
| 59 | Р***1 | Звездочка | |
| 60 | 4***9 | Шплинт | |
| 61 | 8***8 | Шпонка | |
| 62 | М***1 | Болт | |
| 63 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 64 | Н***4 | Корпус подшипника | |
| 65 | 1***0 | Звёздочка | |
| 66 | В***4 | Винт | |
| 67 | 6***0 | Ось | |
| 68 | 2***9 | Шплинт | |
| 69 | М***1 | Болт | |
| 70 | Р***Б | Удлинитель | |
| 71 | 2***9 | Шплинт |
