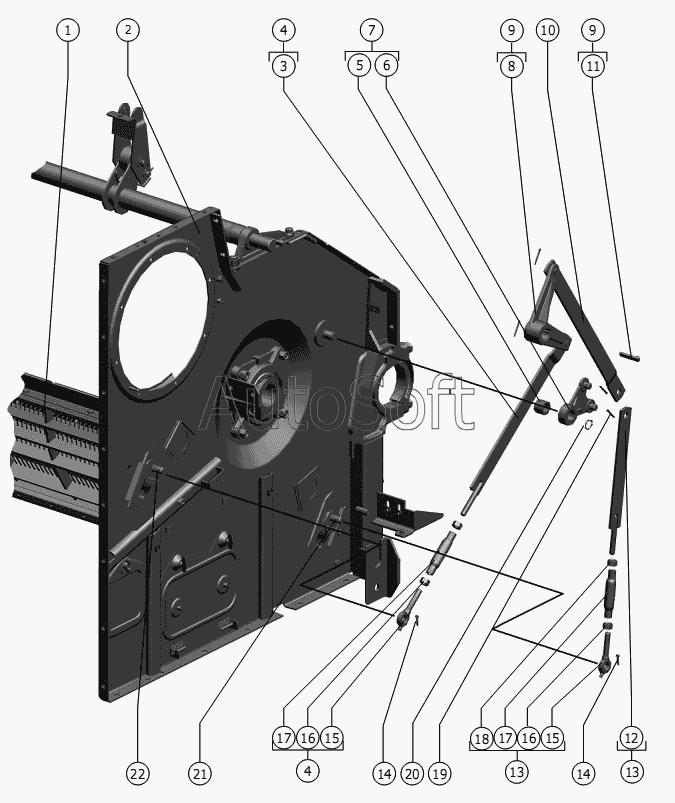

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Механизм подъема подбарабанья
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
16
17
17
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Подбарабанье | |
| 2 | 1***0 | Панель | |
| 3 | Р***0 | Тяга | |
| 4 | Р***1 | Тяга | |
| 5 | Р***3 | Втулка | |
| 6 | Р***0 | Рычаг | |
| 7 | Р***0 | Рычаг | |
| 8 | Р***0 | Рычаг | |
| 9 | 1***0 | Вал торсиона | |
| 10 | Р***А | Тяга | |
| 11 | Р***3 | Шпонка | |
| 12 | Р***А | Тяга | |
| 13 | Р***А | Тяга | |
| 14 | 5***9 | Шплинт | |
| 15 | Р***3 | Тяга | |
| 16 | М***0 | Гайка | |
| 17 | Р***1 | Гайка стяжная | |
| 19 | 4***9 | Шплинт | |
| 19 | М***0 | Гайка | |
| 20 | С***6 | Кольцо | |
| 21 | Р***1 | Фиксатор | |
| 22 | Р***0 | Фиксатор |
