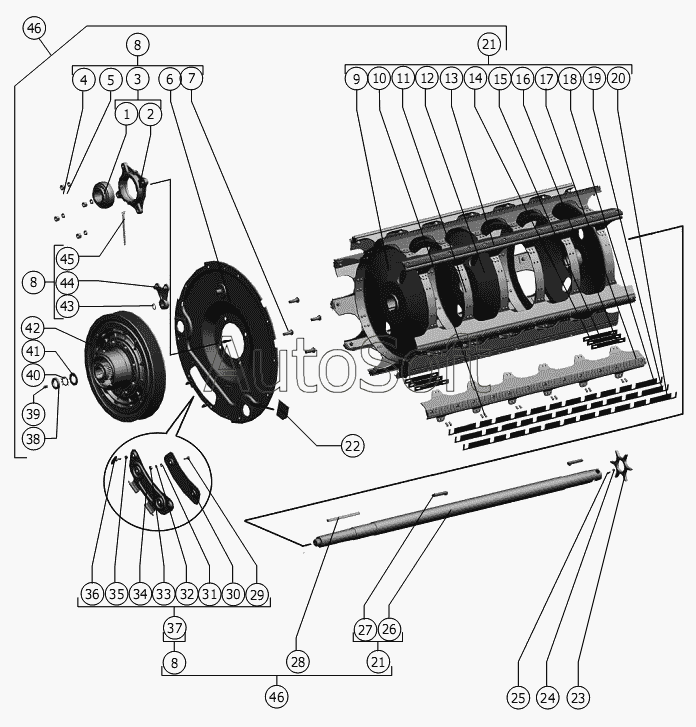

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Барабан молотильный
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Подшипник | |
| 2 | Н***6 | Корпус подшипника | |
| 3 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 4 | М***0 | Гайка | |
| 5 | 1***0 | Шайба | |
| 6 | 1***0 | Фланец | |
| 7 | М***1 | Болт | |
| 8 | 1***0 | Фланец | |
| 9 | Р***А | Диск крайний | |
| 10 | 1***8 | Заклепка | |
| 11 | Р***Б | Диск | |
| 12 | 1***А | Диск средний | |
| 13 | Р***А | Бич правый | |
| 14 | Р***4 | Пластина балансировочная | |
| 15 | Р***1 | Пластина балансировочная | |
| 16 | Р***2 | Пластина балансировочная | |
| 17 | Р***А | Бич левый | |
| 18 | Р***3 | Прокладка (по потребности) | |
| 19 | Р***1 | Прокладка | |
| 20 | Р***2 | Прокладка | |
| 21 | Р***0 | Остов барабана | |
| 22 | Р***7 | Заслонка | |
| 23 | Р***2 | Звездочка | |
| 24 | М***0 | Гайка | |
| 25 | М***1 | Винт | |
| 26 | Р***В | Вал барабана | |
| 27 | Р***4 | Шпонка специальная или РСМ-10.01.18.301 | |
| 28 | 1***8 | Шпонка | |
| 29 | М***1 | Болт | |
| 30 | Р***9 | Накладка | |
| 31 | 8***0 | Шайба | |
| 32 | С***8 | Шайба | |
| 33 | М***0 | Гайка | |
| 34 | Р***0 | Крышка | |
| 35 | 4***1 | Втулка | |
| 36 | 4***2 | Винт | |
| 37 | Р***0 | Крышка | |
| 38 | М***8 | Гайка | |
| 39 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 40 | Н***9 | Шайба | |
| 41 | С***8 | Шайба | |
| 42 | 1***0 | Вариатор барабана | |
| 43 | С***6 | Кольцо | |
| 44 | Р***0 | Рычаг | |
| 45 | 4***7 | Трубка | |
| 46 | 1***Б | Барабан молотильный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
