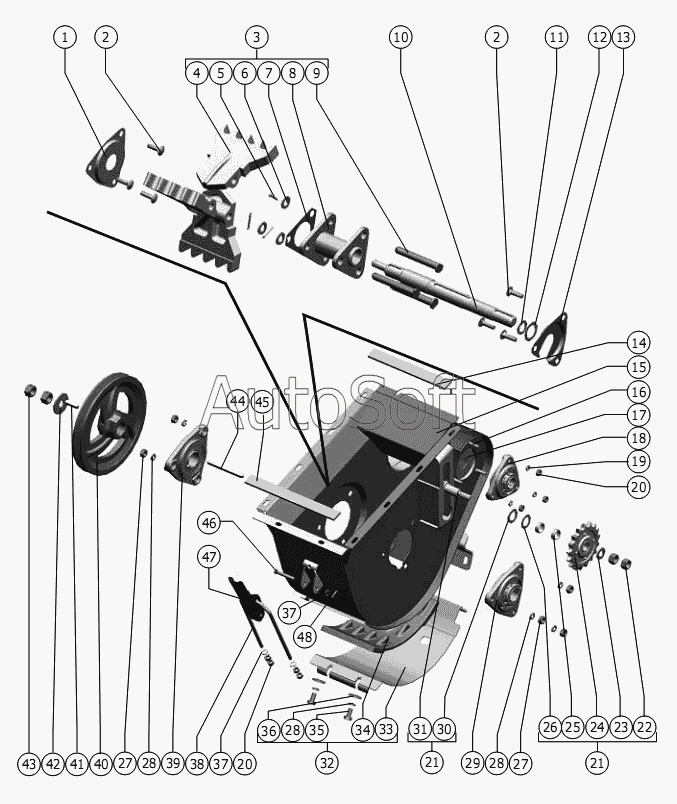

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Устройство домолачивающее
37
37
26
27
27
28
28
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
48
13
2
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***5 | Крышка подшипника | |
| 2 | М***1 | Болт | |
| 3 | Р***А | Ротор домолачивающего устройства | |
| 4 | Р***1 | Лопасть или РСМ-10.01.39.203Г | |
| 5 | 4***9 | Шплинт | |
| 6 | С***8 | Шайба | |
| 7 | Р***3 | Шайба стопорная | |
| 8 | Р***0 | Крестовина | |
| 9 | Р***2 | Ось | |
| 10 | Р***1 | Вал | |
| 11 | C***6 | Кольцо | |
| 12 | С***8 | Шайба | |
| 13 | Р***6 | Крышка подшипника | |
| 14 | Р***1 | Прокладка | |
| 15 | 1***0 | Корпус | |
| 16 | М***1 | Болт | |
| 17 | Н***3 | Крышка подшипника | |
| 18 | Н***0 | Опора | |
| 19 | 8***0 | Шайба | |
| 20 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 21 | 5***2 | Звездочка натяжная | |
| 22 | М***0 | Гайка | |
| 23 | С***8 | Шайба | |
| 24 | 5***1 | Звездочка z=17 t=19,05 | |
| 25 | 8***0 | Втулка или 54-00781 | |
| 26 | С***8 | Шайба | |
| 27 | М***0 | Гайка | |
| 28 | 1***0 | Шайба | |
| 29 | Н***0 | Опора (для комбайнов с копнителем) | |
| 30 | С***8 | Шайба | |
| 31 | 4***Б | Ось | |
| 32 | Р***Б | Дека | |
| 33 | Р***0 | Обечайка | |
| 34 | Р***А | Дека | |
| 35 | М***0 | Болт | |
| 36 | С***8 | Шайба | |
| 37 | С***8 | Шайба | |
| 38 | Р***6 | Вилка | |
| 39 | Н***0 | Опора подшипника | |
| 40 | Р***1 | Шкив | |
| 41 | 8***8 | Шпонка | |
| 42 | C***8 | Шайба | |
| 43 | М***0 | Гайка | |
| 44 | 8***8 | Шпонка | |
| 45 | Р***2 | Прокладка | |
| 46 | 6***0 | Ось | |
| 47 | Р***А | Рукоятка | |
| 48 | 2***9 | Шплинт |
