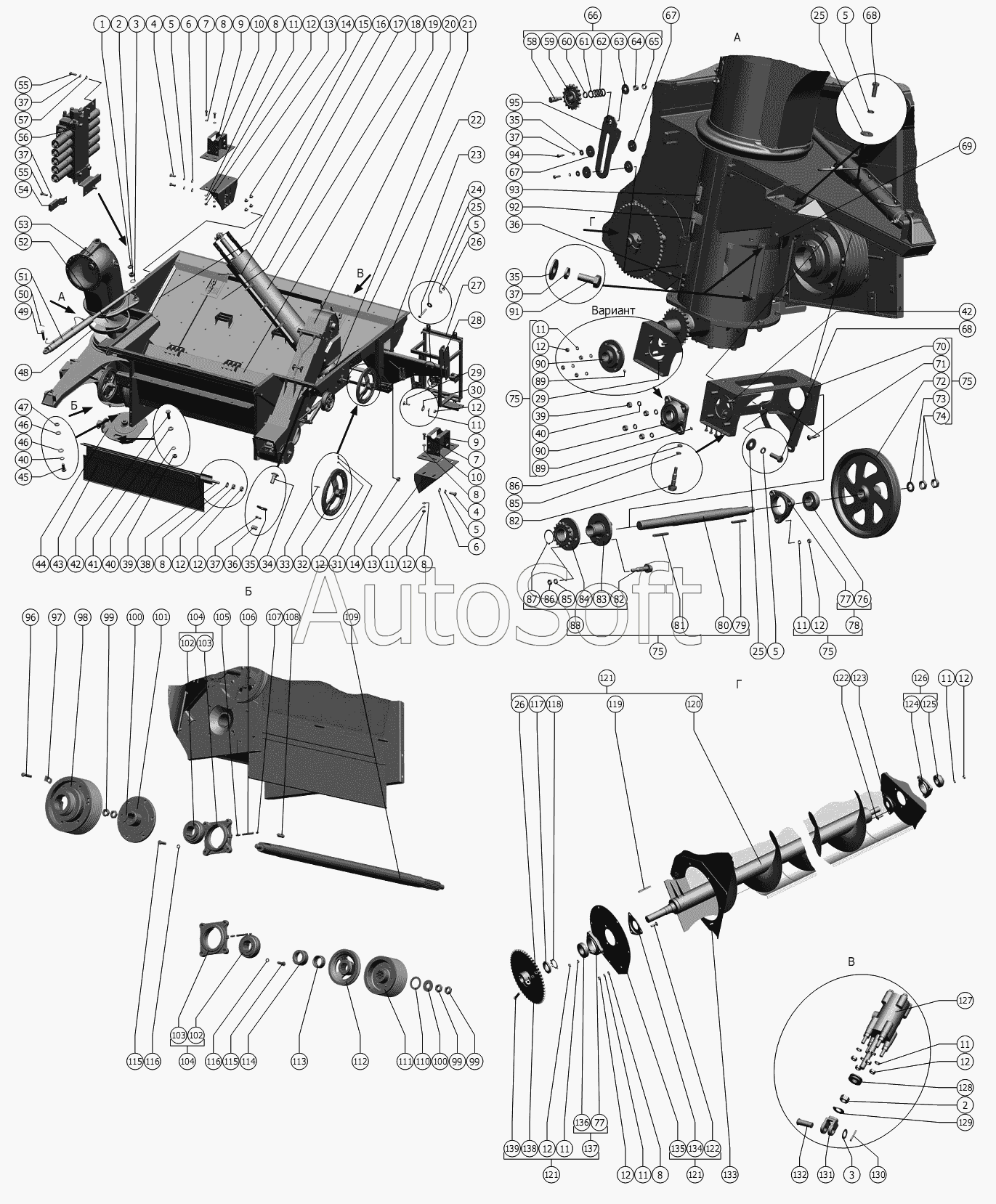

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Основание
1
2
2
3
3
4
4
5
5
5
5
5
6
6
7
7
8
8
8
8
8
8
9
9
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
25
25
26
26
27
28
29
29
30
31
32
33
34
35
35
35
36
36
37
37
37
37
37
38
39
39
40
40
40
41
42
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
55
56
56
56
57
58
59
60
61
62
63
64
65
66
67
67
68
68
69
70
70
71
72
73
74
75
75
75
75
75
76
77
77
78
79
80
81
82
82
83
84
85
85
86
86
87
88
89
89
90
90
90
91
92
93
94
95
96
97
98
99
99
99
100
100
101
102
102
103
103
104
104
105
106
107
108
109
110
111
112
113
114
115
115
116
116
117
118
119
120
121
121
121
122
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЕДЦГ 100.000-01 ТУ 4785-014-05785856-2004 | Е***4 | Вибратор | |
| 1 | М***0 | Гайка | |
| 2 | М***0 | Гайка | |
| 3 | С***8 | Шайба | |
| 4 | М***0 | Болт | |
| 5 | 1***0 | Шайба | |
| 6 | С***8 | Шайба | |
| 7 | М***0 | Болт | |
| 8 | С***8 | Шайба | |
| 9 | 1***0 | Кронштейн | |
| 10 | R***5 | Гайка заклепочная | |
| 11 | 1***0 | Шайба | |
| 12 | М***0 | Гайка | |
| 13 | 1***0 | Кронштейн | |
| 14 | R***0 | Гайка заклепочная | |
| 15 | 1***5 | Профиль | |
| 16 | 1***7 | Профиль | |
| 17 | 1***0 | Дно | |
| 18 | 1***0 | Шнек наклонный | |
| 19 | 1***0 | Кожух шнека | |
| 20 | 1***0 | Элеватор зерновой | |
| 21 | 1***2 | Кожух | |
| 22 | 1***8 | Профиль | |
| 23 | 1***0 | Основание | |
| 23 | 1***1 | Основание | |
| 24 | М***0 | Болт | |
| 25 | C***8 | Шайба | |
| 26 | М***0 | Гайка | |
| 27 | 1***0 | Рама | |
| 28 | 1***0 | Ферма | |
| 29 | М***1 | Болт | |
| 30 | C***8 | Шайба | |
| 31 | В***4 | Винт | |
| 32 | 1***1 | Шкив | |
| 33 | 8***8 | Шпонка | |
| 34 | М***1 | Болт | |
| 35 | C***8 | Шайба | |
| 36 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 37 | 8***0 | Шайба | |
| 38 | Р***7 | Ось | |
| 39 | М***0 | Гайка | |
| 40 | 1***0 | Шайба | |
| 41 | С***8 | Шайба | |
| 42 | М***0 | Болт | |
| 43 | Р***А | Фартук | |
| 44 | 1***0 | Редуктор | |
| 45 | М***0 | Болт | |
| 46 | С***8 | Шайба | |
| 47 | М***0 | Гайка | |
| 48 | 1***4 | Кольцо | |
| 49 | 1***4 | Ось | |
| 50 | 5***9 | Шплинт | |
| 51 | 1***0 | Гидроцилиндр | |
| 52 | 1***0 | Шнек вертикальный | |
| 53 | 1***0 | Колено | |
| 54 | Р***А | Блок диодов | |
| 55 | М***0 | Болт | |
| 56 | 1***0 | Гидрораспределитель | |
| 56 | 1***0 | Гидрораспределитель | |
| 56 | 1***0 | Гидрораспределитель | |
| 57 | С***8 | Шайба | |
| 58 | 6***А | Ось | |
| 59 | 5***1 | Звездочка z=17 t=19,05 | |
| 60 | Р***2 | Втулка | |
| 61 | C***8 | Шайба | |
| 62 | C***8 | Шайба | |
| 63 | C***8 | Шайба | |
| 64 | М***0 | Гайка | |
| 65 | М***0 | Гайка | |
| 66 | 1***0 | Звездочка натяжная | |
| 67 | 1***2 | Втулка | |
| 68 | М***0 | Болт | |
| 69 | 1***0 | Лючок | |
| 70 | 1***0 | Корпус | |
| 70 | 1***1 | Корпус | |
| 71 | М***1 | Болт | |
| 72 | 1***4 | Шкив | |
| 73 | С***8 | Шайба | |
| 74 | М***0 | Гайка | |
| 75 | 1***0 | Контрпривод выгрузного устройства | |
| 75 | 1***1 | Контрпривод выгрузного устройства | |
| 76 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 77 | Н***6 | Корпус подшипника | |
| 78 | Н***0 | Опора подшипника | |
| 79 | 2***8 | Шпонка | |
| 80 | 1***5 | Вал | |
| 81 | 1***8 | Шпонка | |
| 82 | 1***4 | Болт | |
| 83 | 1***0 | Ступица | |
| 84 | 1***0 | Звездочка | |
| 85 | 5***0 | Шайба | |
| 86 | М***0 | Гайка | |
| 87 | C***6 | Кольцо | |
| 88 | 1***0 | Муфта предохранительная | |
| 89 | 1***4 | Маслёнка | |
| 90 | F***F | Опора | |
| 90 | R***0 | Опора | |
| 91 | М***0 | Болт | |
| 92 | 1***0 | Планка | |
| 93 | 4***А | Пружина | |
| 94 | М***0 | Болт | |
| 95 | 1***0 | Опора | |
| 96 | М***0 | Болт | |
| 97 | 1***3 | Шайба | |
| 98 | 1***3 | Шкив | |
| 99 | М***0 | Гайка | |
| 100 | 1***1 | Шайба | |
| 101 | 1***0 | Диск | |
| 102 | 6***0 | Подшипник | |
| 103 | Р***1 | Корпус подшипника или Н.027.116 | |
| 104 | Р***0 | Подшипник | |
| 105 | 1***2 | Штуцер | |
| 106 | 1***2 | Трубка | |
| 107 | 2***4 | Маслёнка | |
| 108 | 2***8 | Шпонка | |
| 109 | 1***9 | Вал | |
| 110 | 1***9 | Шайба | |
| 111 | 1***0 | Шкив | |
| 112 | 1***1 | Шкив | |
| 113 | 1***1 | Втулка | |
| 114 | 1***2 | Втулка | |
| 115 | М***0 | Болт | |
| 116 | 1***0 | Шайба | |
| 117 | М***8 | Гайка | |
| 118 | 4***9 | Шайба | |
| 119 | 1***8 | Шпонка | |
| 120 | 1***0 | Шнек | |
| 121 | 1***0 | Шнек | |
| 122 | М***1 | Болт | |
| 123 | 1***6 | Крышка подшипника | |
| 124 | Н***4 | Корпус подшипника | |
| 125 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 126 | Н***0 | Опора (для комбайнов с копнителем) | |
| 127 | Г***7 | Вибратор | |
| 128 | 5***2 | Уплотнитель | |
| 129 | Р***5 | Шайба | |
| 130 | 4***9 | Шплинт | |
| 131 | 5***6 | Вилка | |
| 132 | 6***0 | Ось | |
| 133 | М***1 | Болт | |
| 134 | 1***5 | Крышка | |
| 135 | 1***7 | Накладка | |
| 136 | 1***0 | Подшипник | |
| 137 | Н***4 | Опора | |
| 138 | 1***0 | Звездочка | |
| 139 | М***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
