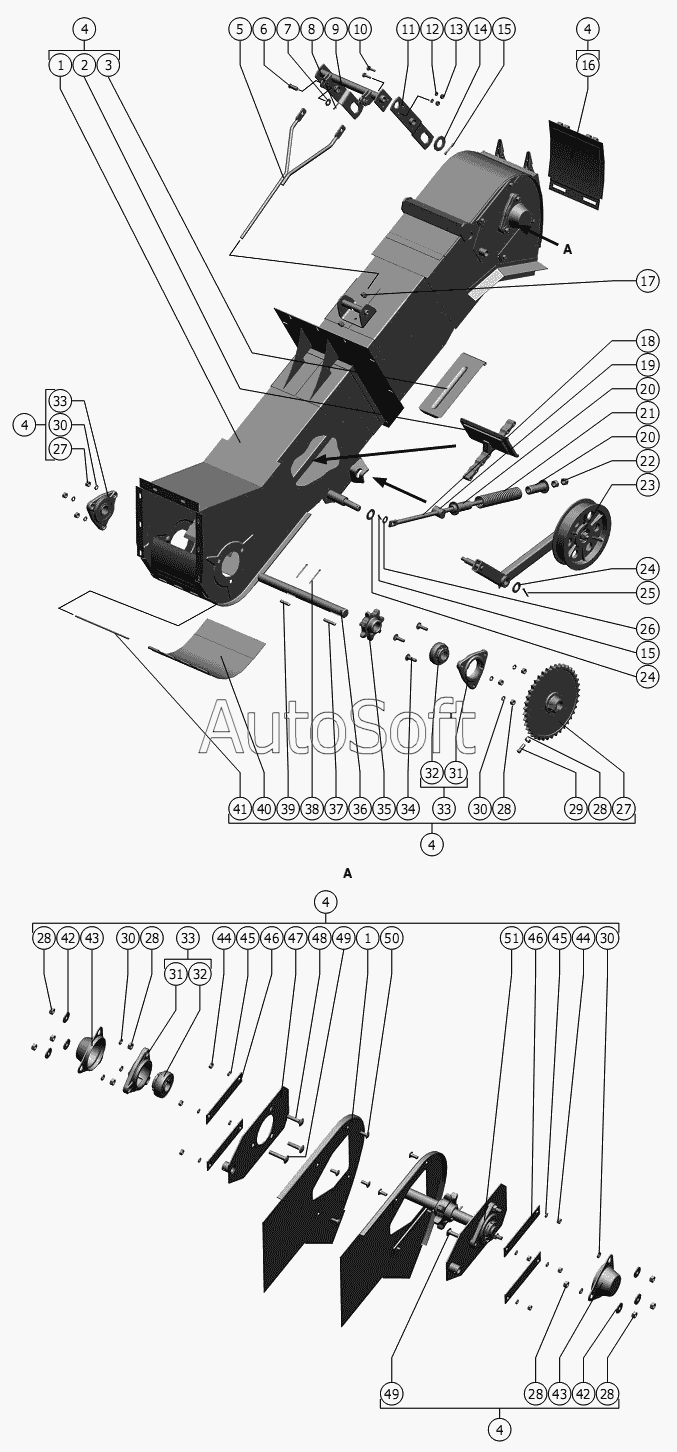

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Элеватор зерновой
39
27
27
28
28
28
28
28
28
29
30
30
30
30
31
31
32
32
33
33
33
34
35
36
37
38
26
40
41
42
42
43
43
44
44
45
45
46
46
47
48
49
49
50
51
14
2
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
1
1
15
15
16
17
18
19
20
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Корпус | |
| 2 | 0***3 | Транспортер цепной 1-1-200х100-152-46 ОСТ 23.2.18-80 | |
| 3 | 4***А | Заслонка | |
| 4 | 1***0 | Элеватор зерновой | |
| 5 | 1***0 | Растяжка | |
| 6 | 6***0 | Ось | |
| 7 | С***8 | Шайба | |
| 8 | 3***9 | Шплинт | |
| 9 | 1***0 | Рычаг | |
| 10 | М***0 | Болт | |
| 11 | 1***0 | Пластина | |
| 12 | 8***0 | Шайба | |
| 13 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 14 | С***8 | Шайба | |
| 15 | 5***9 | Шплинт | |
| 16 | 1***0 | Крышка | |
| 17 | М***0 | Гайка | |
| 18 | 1***3 | Тяга | |
| 19 | 1***4 | Упор | |
| 20 | 1***0 | Упор | |
| 21 | 1***4 | Пружина | |
| 22 | М***0 | Гайка | |
| 23 | 1***0 | Рычаг | |
| 24 | С***8 | Шайба | |
| 25 | 4***9 | Шплинт | |
| 26 | С***8 | Шайба | |
| 27 | Р***1 | Звездочка z-40 t-19,05 | |
| 28 | М***0 | Гайка | |
| 29 | В***4 | Винт | |
| 30 | 1***0 | Шайба | |
| 31 | Н***4 | Корпус подшипника | |
| 32 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 33 | Н***0 | Опора (для комбайнов с копнителем) | |
| 34 | М***1 | Болт | |
| 35 | Р***1 | Звездочка | |
| 36 | 1***6 | Вал | |
| 37 | 8***8 | Шпонка | |
| 38 | 4***9 | Шплинт | |
| 39 | 8***8 | Шпонка | |
| 40 | 1***0 | Крышка | |
| 41 | Р***4 | Ось | |
| 42 | C***8 | Шайба | |
| 43 | Р***6 | Колпак | |
| 44 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 45 | 8***0 | Шайба | |
| 46 | Р***9 | Планка | |
| 47 | 1***0 | Пластина | |
| 48 | М***1 | Болт | |
| 49 | М***1 | Болт | |
| 50 | М***1 | Болт | |
| 51 | 1***0 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
