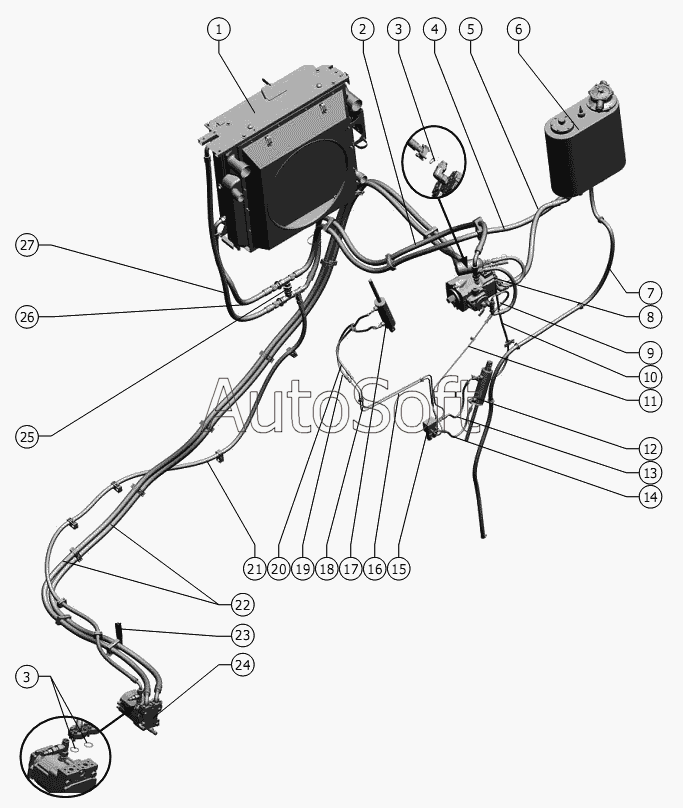

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Система ГСТ фирмы Linde
15
27
26
25
24
23
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Установка моторная | |
| 2 | 1***4 | Рукав армированный | |
| 3 | N***0 | Кольцо уплотнительное | |
| 4 | 1***4 | Рукав армированный | |
| 5 | 1***4 | Рукав армированный | |
| 6 | 1***0 | Гидробак | |
| 7 | 1***1 | Рукав | |
| 8 | 1***0 | Насос аксиально-поршневой | |
| 9 | Р***2 | РВД. 6.А3L.Б2.560.1SN ТУ 4791-001-00166887-2002 | |
| 10 | Р***2 | РВД. 6.А2L.А3L.910.1SN ТУ 4791-001-00166887-2002 | |
| 11 | 1***0 | Трубопровод | |
| 12 | 1***0 | Гидроцилиндр | |
| 13 | Р***2 | РВД. 6.А2L.А3L.460.1SN ТУ 4791-001-00166887-2002 | |
| 14 | Р***2 | РВД. 6.А3L.А3L.410.1SN.0 ТУ 4791-001-00166887-2002 | |
| 15 | 1***0 | Гидрораcпределитель | |
| 16 | 1***0 | Трубопровод | |
| 17 | 1***0 | Гидроцилиндр | |
| 18 | 1***0 | Трубопровод | |
| 19 | Р***2 | РВД. 6.А3L.Б2.910.1SN ТУ 4791-001-00166887-2002 | |
| 20 | Р***2 | РВД. 6.А3L.Б2.760.1SN ТУ 4791-001-00166887-2002 | |
| 21 | 1***4 | Рукав армированный | |
| 22 | S***4 | Рукав армированный | |
| 23 | 1***0 | Кронштейн | |
| 23 | 1***0 | Кронштейн | |
| 24 | 1***0 | Гидромотор | |
| 25 | 1***0 | Клапан | |
| 26 | 1***4 | Рукав армированный | |
| 27 | 1***4 | Рукав армированный |
