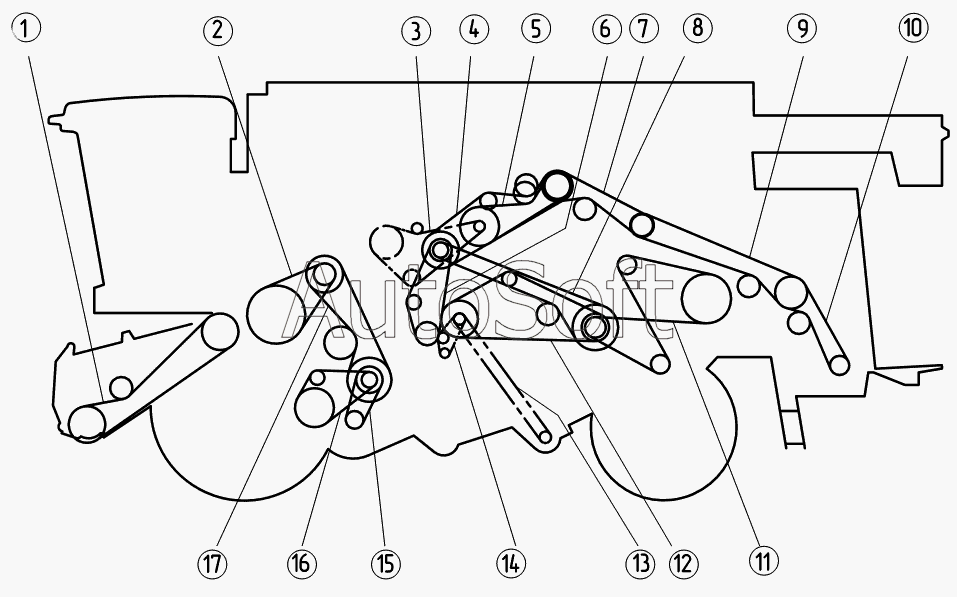

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Схема ременных и цепных передач комбайна (левая сторона)
9
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | P***t | Ремень | |
| 2 | P***t | Ремень | |
| 3 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 4 | Р***t | Ремень | |
| 5 | P***t | Ремень | |
| 6 | P***t | Ремень | |
| 7 | P***t | Ремень | |
| 8 | P***t | Ремень | |
| 9 | P***t | Ремень | |
| 10 | P***t | Ремень | |
| 11 | P***t | Ремень | |
| 12 | P***t | Ремень | |
| 13 | 1***0 | Транспортер цепной 1-1-200х100-228-46 ОСТ 23.2.18-80 81 звено (08.134.000-01) | |
| 14 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 15 | Р***t | Ремень | |
| 16 | Р***t | Комплект ремней (Комплект из двух одиночных ремней) | |
| 17 | Р***t | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
