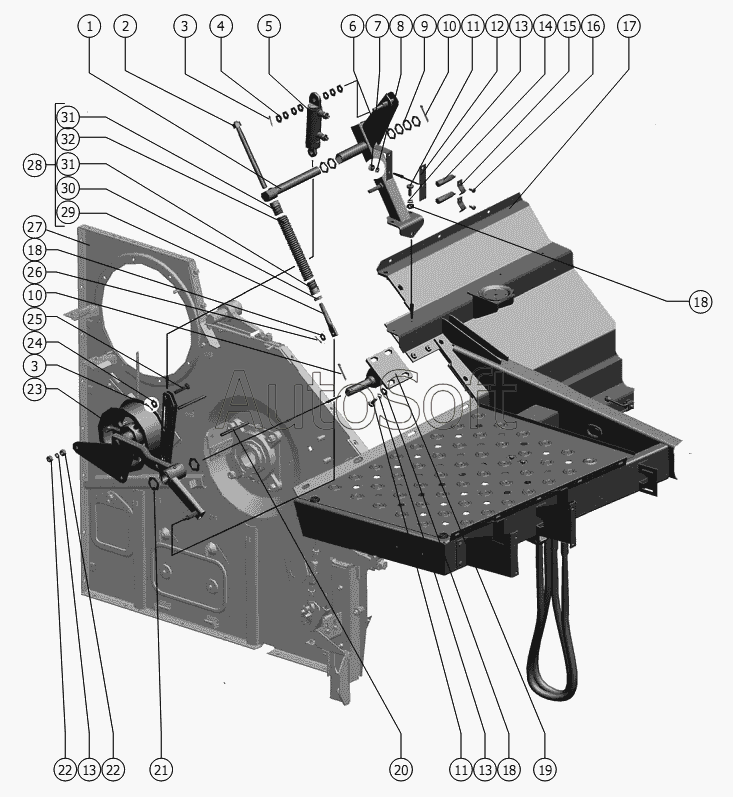

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Секция молотильная
17
32
31
31
30
29
28
27
26
25
24
23
22
22
21
20
19
18
18
18
1
16
15
14
13
13
13
12
11
11
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ось | |
| 2 | 1***0 | Болт натяжной | |
| 3 | 4***9 | Шплинт | |
| 4 | С***8 | Шайба | |
| 5 | 1***0 | Гидроцилиндр | |
| 6 | 1***0 | Кронштейн | |
| 7 | М***0 | Гайка | |
| 8 | 8***0 | Шайба | |
| 9 | 1***1 | Шайба | |
| 10 | 5***9 | Шплинт | |
| 11 | М***0 | Болт | |
| 12 | Р***2 | Прокладка | |
| 13 | 1***0 | Шайба | |
| 14 | Д***У | Датчик положения ДП-01 ЮГИШ.423149.001 ЮГИШ.420124.001ТУ | |
| 15 | Р***9 | Скоба I-20.18.26.9 | |
| 16 | М***0 | Болт | |
| 17 | 1***0 | Площадка входа | |
| 18 | С***8 | Шайба | |
| 19 | 1***0 | Опора | |
| 20 | 1***4 | Поддержка | |
| 21 | С***8 | Шайба | |
| 22 | М***0 | Гайка | |
| 23 | 1***0 | Рычаг | |
| 24 | С***8 | Шайба | |
| 25 | 1***6 | Ось | |
| 26 | 3***9 | Шплинт | |
| 27 | 1***0 | Блок молотильный | |
| 28 | 1***0 | Пружина | |
| 29 | 1***3 | Палец | |
| 30 | М***0 | Гайка | |
| 31 | Р***7 | Пробка | |
| 32 | Р***3 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
