Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Пневмосистема двигателя ЯМЗ
36
25
25
26
27
28
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
13
2
2
3
4
5
5
6
7
8
8
9
9
9
9
9
10
11
12
1
14
15
15
15
16
17
17
17
18
18
19
20
20
21
22
23

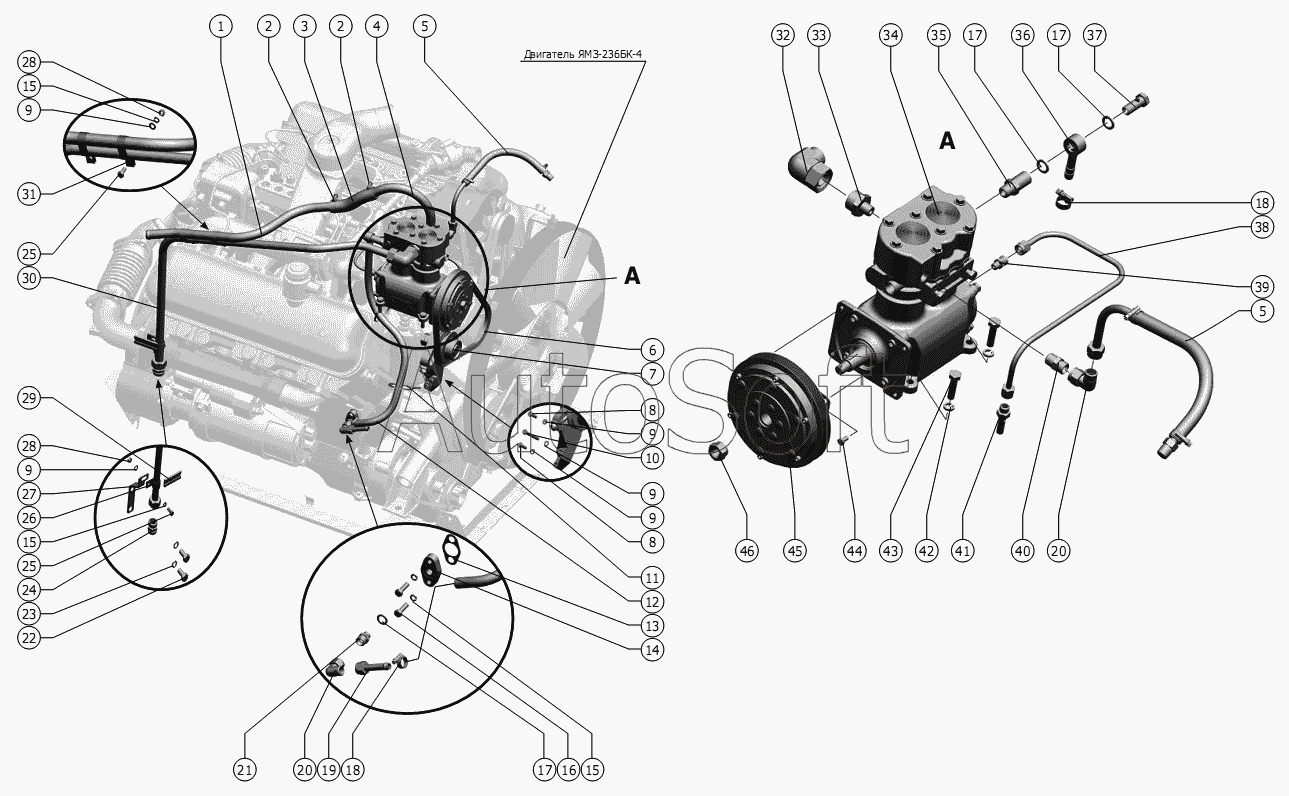

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Труба | |
| 2 | T***1 | Хомут | |
| 3 | 1***1 | Патрубок | |
| 4 | 1***0 | Угольник | |
| 5 | 1***0 | Патрубок | |
| 6 | В***i | Ремень клиновой | |
| 7 | 2***5 | Устройство натяжное | |
| 8 | М***0 | Болт | |
| 9 | С***8 | Шайба | |
| 10 | М***0 | Болт | |
| 11 | N***6 | Хомут | |
| 12 | 1***5 | Шланг | |
| 13 | 2***А | Прокладка | |
| 14 | 1***7 | Пластина | |
| 15 | 8***0 | Шайба | |
| 16 | М***0 | Болт | |
| 17 | 5***2 | Прокладка | |
| 18 | T***1 | Хомут | |
| 19 | 1***0 | Трубка | |
| 20 | E***F | Угольник | |
| 21 | G***X | Штуцер переходной | |
| 22 | М***0 | Болт | |
| 23 | 1***0 | Шайба | |
| 24 | G***X | Штуцер проходной | |
| 25 | М***0 | Болт | |
| 26 | 5***3 | Скоба | |
| 27 | 1***8 | Кронштейн | |
| 28 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 29 | 5***3 | Прокладка изоляционная | |
| 30 | 1***0 | Трубопровод | |
| 31 | Р***3 | Хомут | |
| 32 | E***F | Угольник | |
| 33 | G***X | Штуцер ввертной | |
| 34 | 5***1 | Компрессор | |
| 35 | 1***3 | Штуцер | |
| 36 | 1***1 | Угольник поворотный | |
| 37 | 5***6 | Болт поворотного угольника | |
| 38 | 1***0 | Трубопровод | |
| 39 | G***X | Штуцер ввертной | |
| 40 | G***X | Штуцер ввертной | |
| 41 | 1***7 | Болт-штуцер | |
| 42 | 1***0 | Шайба | |
| 43 | М***0 | Болт | |
| 44 | М***0 | Болт | |
| 45 | 2***3 | Муфта электромагнитная | |
| 46 | 1***8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
