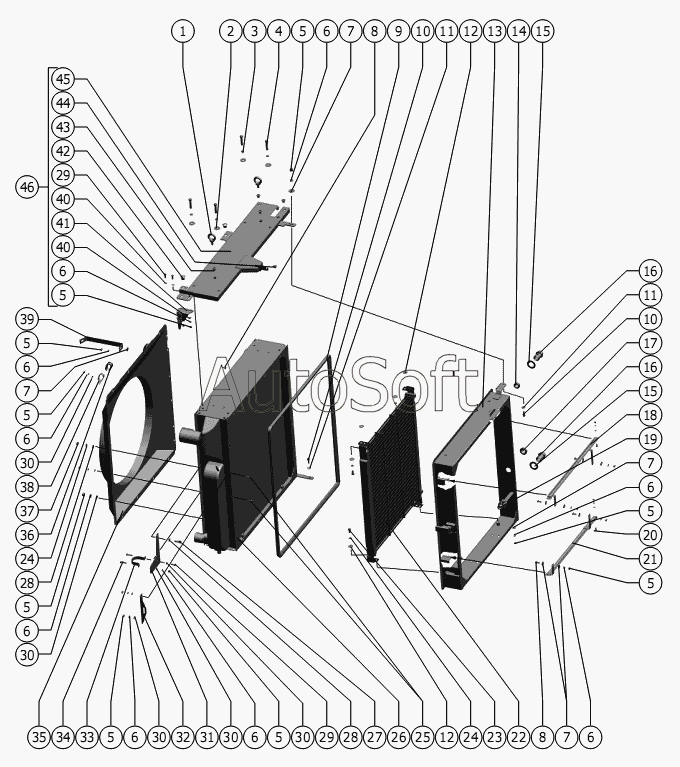

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Блок радиаторов
1
2
3
4
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
8
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
29
30
30
30
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Рым-болт | |
| 2 | C***8 | Шайба | |
| 3 | 1***0 | Шайба | |
| 4 | М***0 | Болт | |
| 5 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 6 | 8***0 | Шайба | |
| 7 | C***8 | Шайба | |
| 8 | М***0 | Болт | |
| 9 | 1***9 | Уплотнитель | |
| 10 | 1***3 | Болт | |
| 11 | С***8 | Шайба | |
| 12 | C***8 | Шайба | |
| 13 | 1***0 | Рамка | |
| 14 | 1***1 | Втулка | |
| 15 | Р***5 | Уплотнитель | |
| 16 | S***F | Штуцер проходной | |
| 17 | 1***2 | Втулка | |
| 18 | Р***Б | Рамка конденсатора | |
| 19 | E***F | Штуцер ввертной | |
| 20 | М***0 | Болт | |
| 21 | Р***1 | Рамка конденсатора | |
| 22 | Т***1 | Радиатор масляный | |
| 23 | М***0 | Болт | |
| 24 | 1***0 | Шайба | |
| 25 | М***1 | Болт | |
| 26 | Б***0 | Блок радиаторов | |
| 27 | М***0 | Болт | |
| 28 | С***8 | Шайба | |
| 29 | М***0 | Болт | |
| 30 | С***8 | Шайба | |
| 31 | 1***8 | Кронштейн | |
| 32 | 1***3 | Кронштейн | |
| 33 | Р***5 | Хомут | |
| 34 | М***0 | Болт | |
| 35 | 1***0 | Диффузор | |
| 36 | 5***8 | Прокладка изоляционная | |
| 37 | М***0 | Гайка | |
| 38 | Р***3 | Хомут | |
| 39 | 1***4 | Упор | |
| 40 | С***8 | Шайба | |
| 41 | 1***0 | Замок | |
| 42 | Р***3 | Заглушка | |
| 43 | R***0 | Гайка заклепочная | |
| 44 | R***0 | Гайка заклепочная | |
| 45 | 1***0 | Опора | |
| 46 | 1***0 | Опора |
