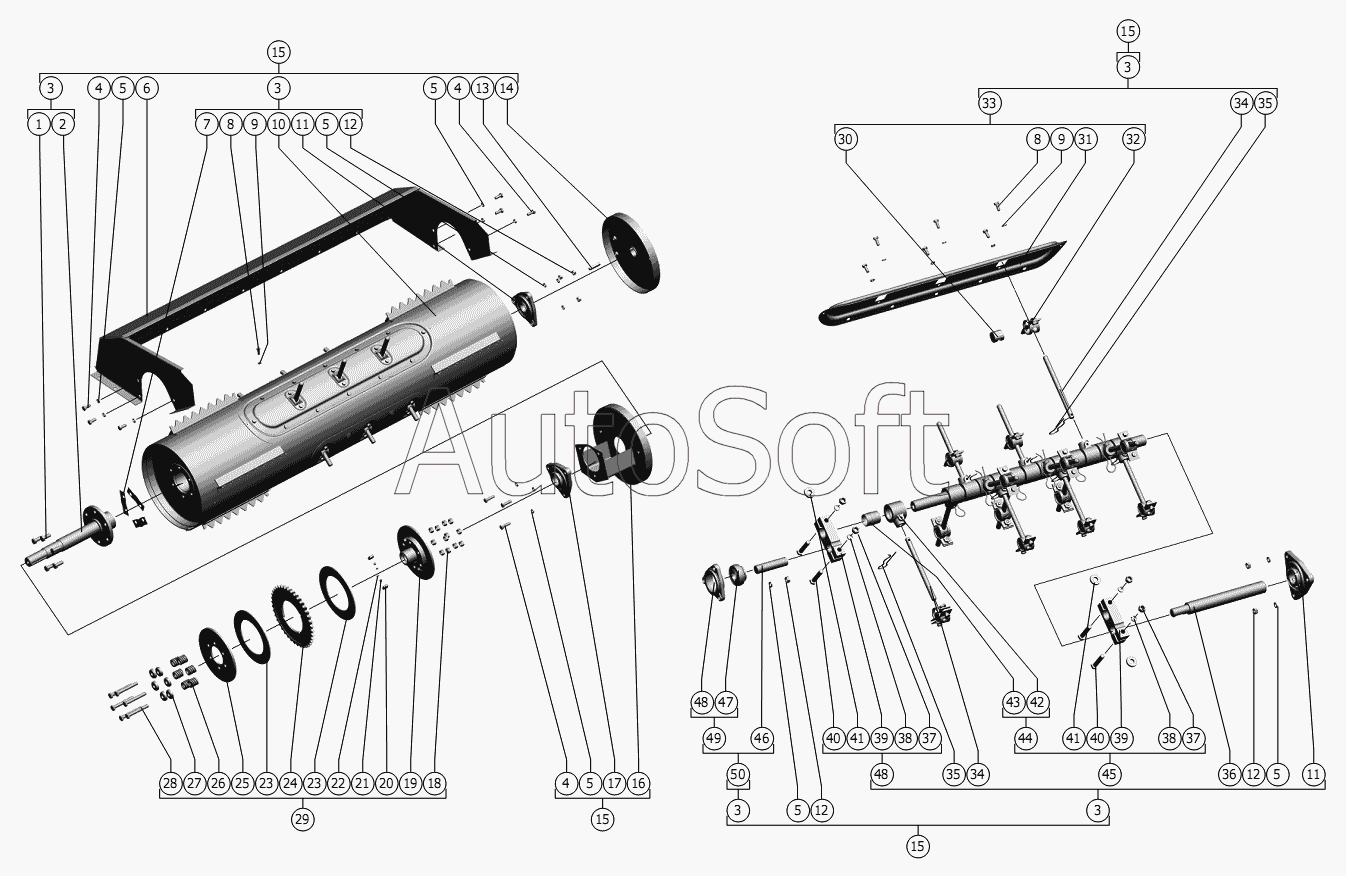

Каталог запасных частей к технике: РСМ-142 "Acros" вариант (2010). Битер
39
39
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
38
26
40
40
41
41
42
43
44
45
46
47
48
48
49
50
14
2
3
3
3
3
3
4
4
4
5
5
5
5
5
5
6
7
8
8
9
9
10
11
11
12
12
12
13
1
15
15
15
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Болт | |
| 2 | 1***0 | Вал битера | |
| 3 | 1***0 | Битер приемный | |
| 4 | М***0 | Болт | |
| 5 | 1***0 | Шайба | |
| 6 | 1***0 | Каркас битера | |
| 7 | 1***1 | Прокладка регулировочная | |
| 8 | М***0 | Болт | |
| 9 | 8***0 | Шайба | |
| 10 | 1***0 | Остов битера | |
| 11 | Н***0 | Опора подшипника | |
| 12 | М***0 | Гайка | |
| 13 | 1***8 | Шпонка | |
| 14 | 1***0 | Опора | |
| 15 | 1***0 | Битер | |
| 16 | 1***0 | Опора | |
| 17 | Н***0 | Опора подшипника | |
| 18 | М***0 | Гайка | |
| 19 | 0***0 | Ступица | |
| 20 | 0***8 | Сухарик | |
| 21 | Б***1 | Шарик | |
| 22 | Н***3 | Пружина | |
| 23 | 5***3 | Накладка | |
| 24 | 1***6 | Звездочка | |
| 25 | 0***6 | Фланец | |
| 26 | Ж***2 | Пружина | |
| 27 | 3***2 | Шайба | |
| 28 | М***0 | Болт | |
| 29 | 1***0 | Муфта | |
| 30 | Р***A | Глазок | |
| 31 | Р***2 | Крышка | |
| 32 | Р***0 | Обойма или РСМ-10.08.01.550 | |
| 33 | Р***0 | Крышка | |
| 34 | Р***4 | Палец | |
| 35 | 3***6 | Фиксатор или РСМ-10.08.01.647А | |
| 36 | 1***1 | Ось битера | |
| 37 | М***0 | Гайка | |
| 38 | 1***0 | Шайба | |
| 39 | 3***9 | Подвеска или РСМ-10.08.04.504А | |
| 40 | М***0 | Болт | |
| 41 | 6***4 | Шпонка | |
| 42 | Р***А | Втулка пальца | |
| 43 | 3***1 | Втулка | |
| 44 | 3***0 | Втулка пальца | |
| 45 | 3***Б | Труба пальчикового механизма | |
| 46 | Р***1 | Ось | |
| 47 | 1***0 | Подшипник | |
| 48 | Р***1 | Корпус подшипника | |
| 49 | Р***0 | Опора подшипника | |
| 50 | Р***0 | Ось |
