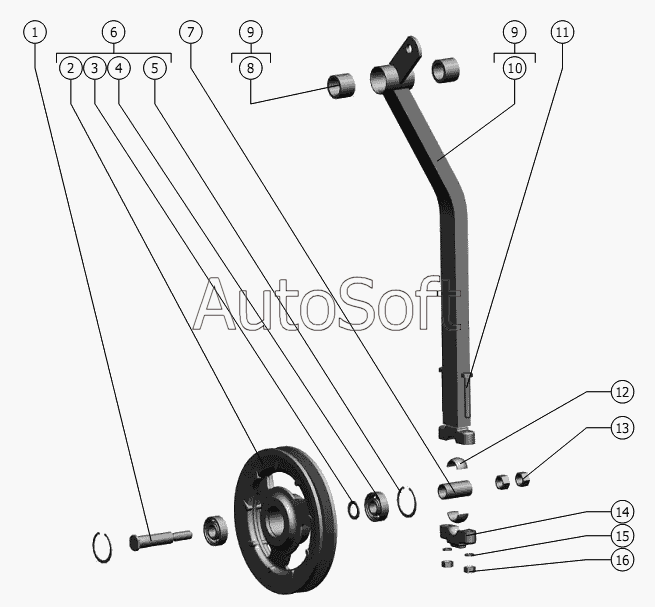

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Ролик
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Ось | |
| 2 | Р***0 | Шкив или РСМ-10.01.30.900А | |
| 3 | H***3 | Кольцо | |
| 4 | 1***5 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 5 | C***6 | Кольцо | |
| 6 | Р***Б | Шкив в сборе | |
| 7 | Р***А | Втулка | |
| 8 | Р***6 | Втулка | |
| 9 | Р***А | Рычаг с втулкой | |
| 10 | Р***А | Рычаг | |
| 11 | М***0 | Болт | |
| 12 | Р***8 | Втулка | |
| 13 | М***0 | Гайка | |
| 14 | Р***1 | Крышка | |
| 15 | 1***0 | Шайба | |
| 16 | М***0 | Гайка |
