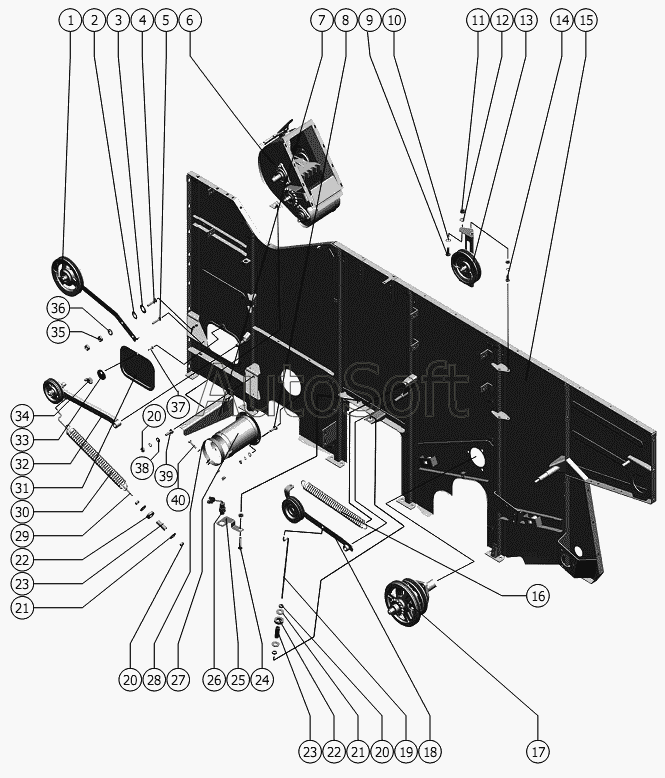

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Панель левая каркаса молотилки
31
22
22
23
23
24
25
26
27
28
29
30
21
21
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Ролик натяжной | |
| 2 | С***8 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | М***1 | Болт | |
| 5 | М***0 | Болт | |
| 6 | Р***Г | Устройство домолачивающее | |
| 7 | Р***0 | Кронштейн | |
| 8 | М***1 | Болт | |
| 9 | М***0 | Болт | |
| 10 | С***8 | Шайба | |
| 11 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | 8***0 | Шайба | |
| 13 | Р***А | Шкив натяжной | |
| 14 | М***0 | Болт | |
| 15 | 1***0 | Панель | |
| 16 | Р***8 | Пружина | |
| 17 | 1***0 | Контрпривод задний | |
| 18 | Р***А | Ролик натяжной | |
| 19 | Р***3 | Тяга | |
| 20 | М***0 | Гайка | |
| 21 | C***8 | Шайба | |
| 22 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 23 | Р***А | Втулка | |
| 24 | Р***3 | Тяга | |
| 25 | М***0 | Болт | |
| 26 | Р***3 | Кронштейн | |
| 27 | П***У | Преобразователь первичный ПрП-1М 17МО.082.021ТУ | |
| 28 | Р***А | Кожух | |
| 29 | Р***А | Хомут | |
| 30 | Р***3 | Тяга | |
| 31 | Р***6 | Пружина | |
| 32 | 3***0 | Крышка верхнего люка | |
| 33 | Р***Б | Рычаг | |
| 34 | Р***6 | Шайба эксцентрическая | |
| 35 | 5***7 | Гайка специальная | |
| 36 | М***1 | Болт | |
| 37 | 1***0 | Шайба | |
| 38 | М***0 | Болт | |
| 39 | М***0 | Гайка | |
| 40 | С***8 | Шайба |
