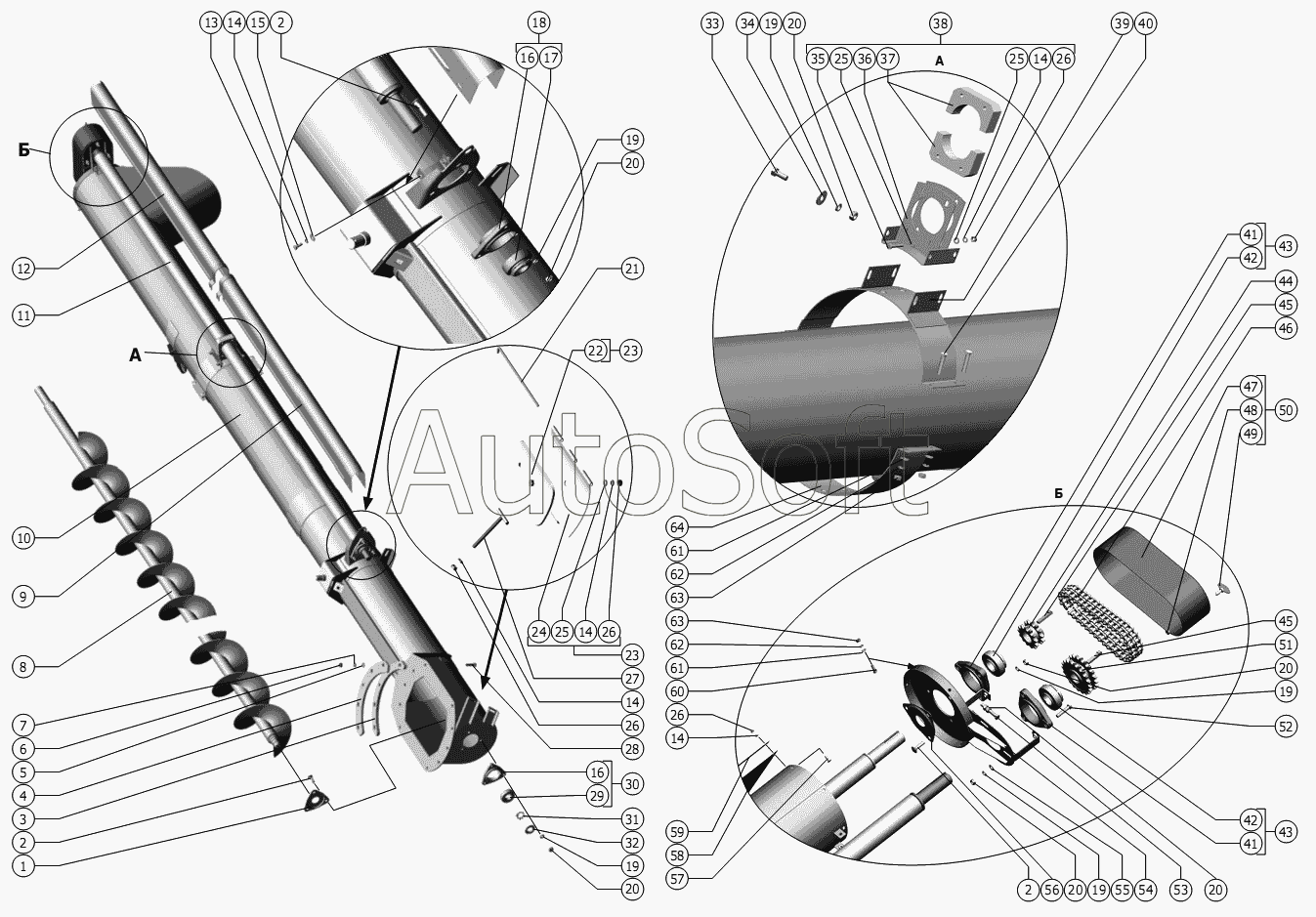

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Шнек выгрузной
49
34
35
36
37
38
39
40
41
41
42
42
43
43
44
45
45
46
47
48
33
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
63
64
17
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
1
18
19
19
19
19
19
20
20
20
20
20
20
21
22
23
23
24
25
25
25
26
26
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Шайба защитная | |
| 2 | М***1 | Болт | |
| 3 | 1***2 | Сектор | |
| 4 | 1***1 | Сектор | |
| 5 | С***8 | Шайба | |
| 6 | М***0 | Гайка | |
| 7 | 1***0 | Шайба | |
| 8 | Р***0 | Шнек | |
| 9 | Р***0 | Кожух защитный | |
| 10 | 1***0 | Корпус | |
| 11 | Р***1 | Вал | |
| 12 | Р***2 | Кожух защитный | |
| 13 | М***0 | Болт | |
| 14 | 6***0 | Шайба | |
| 15 | C***8 | Шайба | |
| 16 | Н***4 | Корпус подшипника | |
| 17 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 18 | Н***0 | Опора (для комбайнов с копнителем) | |
| 19 | 1***0 | Шайба | |
| 20 | М***0 | Гайка | |
| 21 | 6***0 | Ось петли | |
| 22 | Р***0 | Планка | |
| 23 | Р***0 | Крышка | |
| 24 | Р***6 | Крышка | |
| 25 | С***8 | Шайба | |
| 26 | М***0 | Гайка | |
| 27 | 4***1 | Тяга | |
| 28 | М***0 | Болт | |
| 29 | 1***0 | Подшипник | |
| 30 | Н***4 | Опора | |
| 31 | 3***9 | Шайба | |
| 32 | М***8 | Гайка | |
| 33 | М***0 | Болт | |
| 34 | C***8 | Шайба | |
| 35 | M***0 | Болт | |
| 36 | Р***А | Скоба | |
| 37 | Р***1 | Полуподшипник | |
| 38 | Р***0 | Опора | |
| 39 | 1***0 | Хомут | |
| 40 | М***1 | Болт | |
| 41 | Н***6 | Корпус подшипника | |
| 42 | 1***0 | Подшипник 1680208 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 43 | Н***0 | Опора подшипника | |
| 44 | Р***2 | Звездочка | |
| 45 | Р***1 | Шпонка специальная | |
| 46 | 1***0 | Цепь | |
| 47 | Р***2 | Щиток | |
| 48 | 4***1 | Втулка | |
| 49 | 4***2 | Винт | |
| 50 | Р***А | Щиток | |
| 51 | Р***1 | Звездочка | |
| 52 | М***0 | Болт | |
| 53 | М***0 | Болт | |
| 54 | Р***А | Фланец | |
| 55 | С***8 | Шайба | |
| 56 | Р***9 | Шайба защитная | |
| 57 | М***1 | Болт | |
| 58 | Р***1 | Лоток | |
| 59 | Р***1 | Планка | |
| 60 | М***0 | Болт | |
| 61 | С***8 | Шайба | |
| 62 | 8***0 | Шайба | |
| 63 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 64 | Р***9 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
