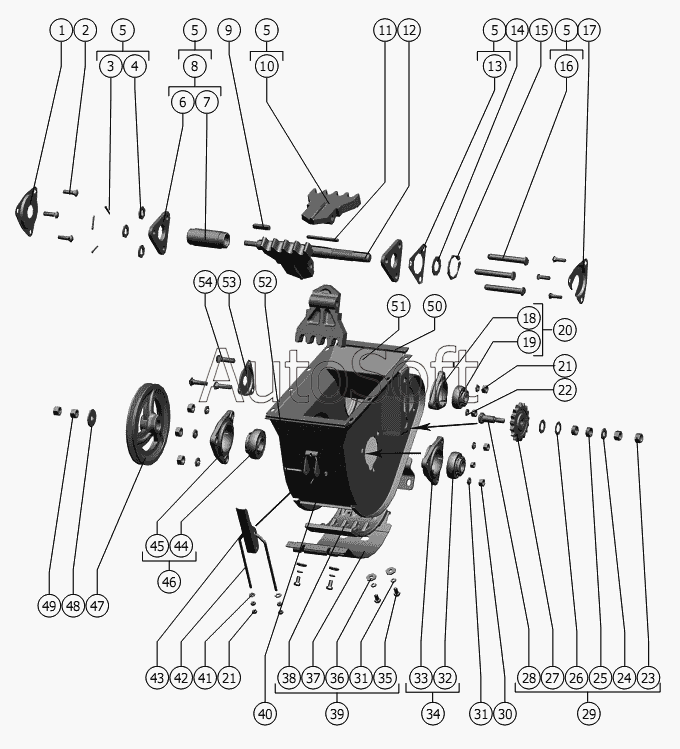

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Устройство домолачивающее
42
29
30
31
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
5
5
5
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***5 | Крышка подшипника | |
| 2 | M***1 | Болт | |
| 3 | 4***9 | Шплинт | |
| 4 | С***8 | Шайба | |
| 5 | Р***0 | Ротор | |
| 6 | Р***6 | Фланец | |
| 7 | Р***3 | Труба | |
| 8 | Р***0 | Крестовина | |
| 9 | 8***8 | Шпонка | |
| 10 | Р***1 | Лопасть или РСМ-10.01.39.203Г | |
| 11 | 8***8 | Шпонка | |
| 12 | Р***В | Вал | |
| 13 | Р***3 | Шайба стопорная | |
| 14 | С***8 | Шайба | |
| 15 | C***6 | Кольцо | |
| 16 | Р***2 | Ось | |
| 17 | Р***6 | Крышка подшипника | |
| 18 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 19 | 1***0 | Подшипник | |
| 20 | Н***0 | Опора | |
| 21 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 22 | 8***0 | Шайба | |
| 23 | М***0 | Гайка | |
| 24 | С***8 | Шайба | |
| 25 | 8***0 | Втулка или 54-00781 | |
| 26 | C***8 | Шайба | |
| 27 | 5***1 | Звездочка z=17 t=19,05 | |
| 28 | 4***Б | Ось | |
| 29 | 5***2 | Звездочка натяжная | |
| 30 | М***0 | Гайка | |
| 31 | 1***0 | Шайба | |
| 32 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 33 | Н***4 | Корпус | |
| 34 | Н***0 | Опора (для комбайнов с копнителем) | |
| 35 | М***0 | Болт | |
| 36 | C***8 | Шайба | |
| 37 | Р***0 | Обечайка | |
| 38 | Р***Б | Дека | |
| 39 | Р***А | Дека | |
| 40 | 2***9 | Шплинт | |
| 41 | С***8 | Шайба | |
| 42 | Р***А | Вилка | |
| 43 | Р***А | Рукоятка | |
| 44 | 1***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 45 | Н***5 | Корпус подшипника | |
| 46 | Н***0 | Опора подшипника | |
| 47 | Р***1 | Шкив | |
| 48 | C***8 | Шайба | |
| 49 | М***0 | Гайка | |
| 50 | Р***1 | Прокладка | |
| 51 | Р***В | Корпус | |
| 52 | 6***0 | Ось | |
| 53 | Н***3 | Крышка подшипника | |
| 54 | M***1 | Болт |
