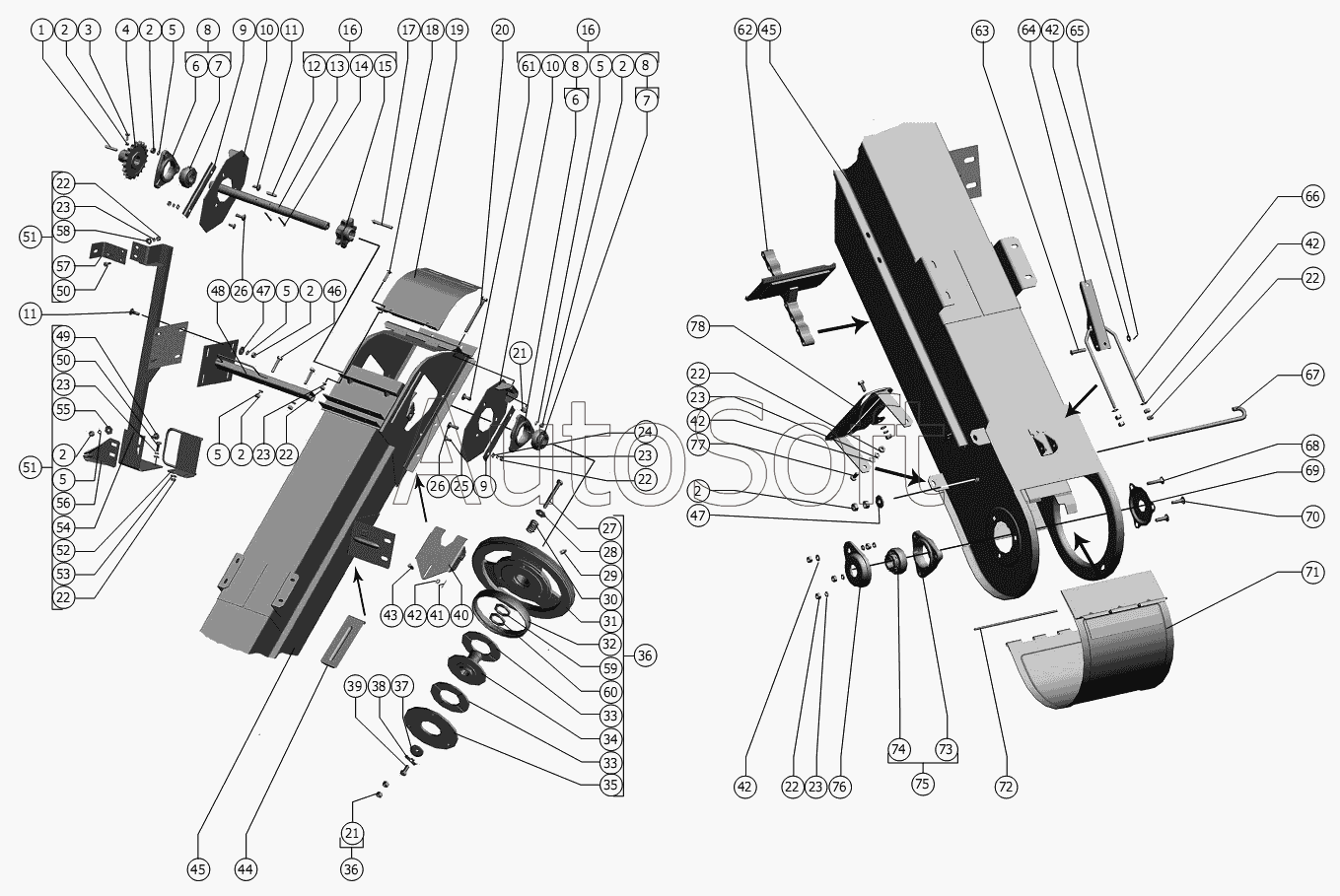

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Элеватор колосовой
50
50
59
58
57
56
55
54
53
52
51
51
60
49
48
47
47
46
45
45
44
43
42
42
42
42
42
41
69
78
77
76
75
74
73
72
71
70
40
68
67
66
65
64
63
62
61
11
11
20
19
18
17
16
16
15
14
13
12
21
21
10
10
9
9
8
8
8
7
7
6
6
5
5
5
5
5
4
3
2
2
2
2
2
2
2
30
39
38
37
36
36
35
34
33
33
32
31
1
29
28
27
26
26
25
24
23
23
23
23
23
23
22
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Шпонка | |
| 2 | М***0 | Гайка | |
| 3 | М***1 | Винт | |
| 4 | Н***1 | Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80 | |
| 5 | 1***0 | Шайба | |
| 6 | Н***4 | Корпус подшипника | |
| 7 | 1***0 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 8 | Н***0 | Опора (для комбайнов с копнителем) | |
| 9 | Р***4 | Направляющая | |
| 10 | Р***А | Пластина | |
| 11 | М***1 | Болт | |
| 12 | 8***8 | Шпонка | |
| 13 | Р***А | Вал | |
| 14 | 4***9 | Шплинт | |
| 15 | Р***1 | Звездочка | |
| 16 | Р***Б | Вал | |
| 17 | Р***4 | Шпонка призматическая | |
| 18 | М***1 | Болт | |
| 19 | Р***А | Крышка | |
| 20 | Р***А | Болт | |
| 21 | М***0 | Гайка | |
| 22 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 23 | 8***0 | Шайба | |
| 24 | C***8 | Шайба | |
| 25 | М***1 | Болт | |
| 26 | М***1 | Болт | |
| 27 | М***0 | Болт | |
| 28 | C***8 | Шайба | |
| 29 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 30 | Ж***2 | Пружина | |
| 31 | Р***Г | Шкив | |
| 32 | Р***А | Кольцо | |
| 33 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 34 | Р***А | Ступица трения | |
| 35 | Р***7 | Диск нажимной | |
| 36 | Р***Б | Механизм предохранительный | |
| 37 | Р***1 | Шайба | |
| 38 | Р***2 | Шайба стопорная | |
| 39 | М***0 | Болт | |
| 40 | Р***Б | Удлинитель | |
| 41 | 2***9 | Шплинт | |
| 42 | С***8 | Шайба | |
| 43 | 6***0 | Ось | |
| 44 | 4***А | Заслонка | |
| 45 | 1***0 | Корпус элеватора | |
| 46 | М***0 | Болт | |
| 47 | C***8 | Шайба | |
| 48 | 1***0 | Кронштейн | |
| 49 | М***1 | Болт | |
| 50 | М***0 | Болт | |
| 51 | 1***0 | Кронштейн | |
| 52 | 1***0 | Скоба | |
| 53 | С***8 | Шайба | |
| 54 | 1***0 | Кронштейн | |
| 55 | C***8 | Шайба | |
| 56 | 1***0 | Кронштейн | |
| 57 | 1***6 | Кронштейн | |
| 58 | C***8 | Шайба | |
| 59 | С***1 | Кольцо | |
| 60 | Р***А | Обойма | |
| 61 | М***1 | Болт | |
| 62 | 0***1 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками | |
| 63 | 6***0 | Ось | |
| 64 | Р***А | Рукоятка | |
| 65 | 2***9 | Шплинт | |
| 66 | Р***А | Вилка | |
| 67 | Р***2 | Крюк | |
| 68 | М***1 | Болт | |
| 69 | А***8 | Крышка | |
| 70 | М***1 | Болт | |
| 71 | Р***А | Крышка | |
| 72 | Р***4 | Ось | |
| 73 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 74 | 1***0 | Подшипник | |
| 75 | Н***0 | Опора | |
| 76 | А***0 | Колпачок | |
| 77 | М***0 | Болт | |
| 78 | 1***0 | Опора |
