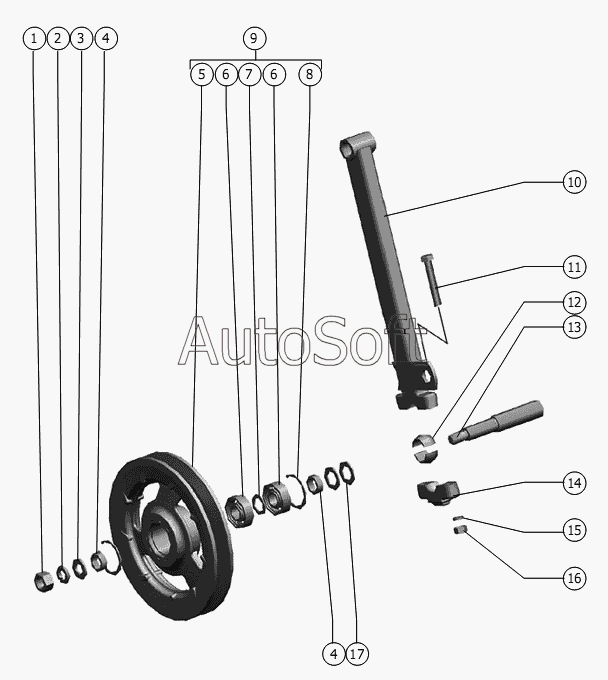

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Устройство натяжное
9
17
16
15
14
13
12
11
10
1
8
7
6
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | 1***0 | Шайба | |
| 3 | С***8 | Шайба | |
| 4 | 5***1 | Втулка или 80440 | |
| 5 | Р***0 | Шкив или РСМ-10.01.30.900А | |
| 6 | 1***5 | Звездочки натяжные привода шнека и вариатора 54-2-48-1 | |
| 7 | Н***3 | Кольцо | |
| 8 | С***6 | Кольцо | |
| 9 | Р***Б | Шкив в сборе | |
| 10 | 1***0 | Штанга | |
| 11 | М***0 | Болт | |
| 12 | Р***8 | Втулка | |
| 13 | Р***А | Ось | |
| 14 | Р***1 | Крышка | |
| 15 | 1***0 | Шайба | |
| 16 | М***0 | Гайка | |
| 17 | C***8 | Шайба |
