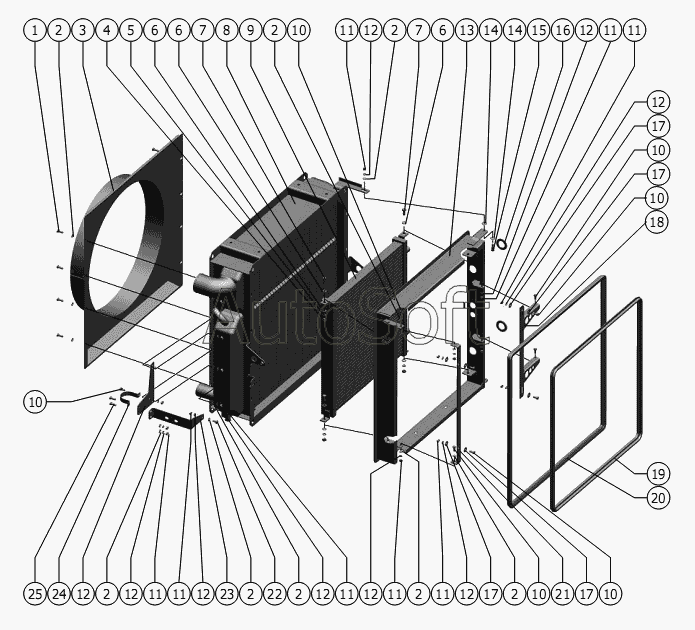

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Блок радиаторов
13
25
24
23
22
21
20
19
18
17
17
17
17
16
15
14
14
1
12
12
12
12
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
10
10
10
9
9
8
7
7
6
6
6
5
4
3
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 2 | С***8 | Шайба | |
| 3 | 1***0 | Диффузор | |
| 4 | М***0 | Гайка | |
| 5 | 1***0 | Шайба | |
| 6 | С***8 | Шайба | |
| 7 | М***0 | Болт | |
| 8 | Р***Е | Блок радиаторов РСМ-236Г.1301.000 ТУ 23.461771.0.59-89Е | |
| 9 | Р***4 | Радиатор масляный РМ 091-1013010А-01 ТУ 100046135.002-2004 | |
| 9 | Р***5 | Радиатор | |
| 10 | М***0 | Болт | |
| 11 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 12 | 8***0 | Шайба | |
| 13 | 1***А | Рамка | |
| 14 | С***8 | Шайба | |
| 15 | 1***3 | Болт | |
| 16 | Р***5 | Уплотнитель | |
| 17 | C***8 | Шайба | |
| 18 | 1***0 | Кронштейн | |
| 19 | 1***2 | Уплотнитель | |
| 20 | 1***9 | Уплотнитель | |
| 21 | 1***А | Скоба | |
| 22 | М***1 | Болт | |
| 23 | 1***9 | Кронштейн | |
| 24 | 1***8 | Кронштейн | |
| 25 | Р***5 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
