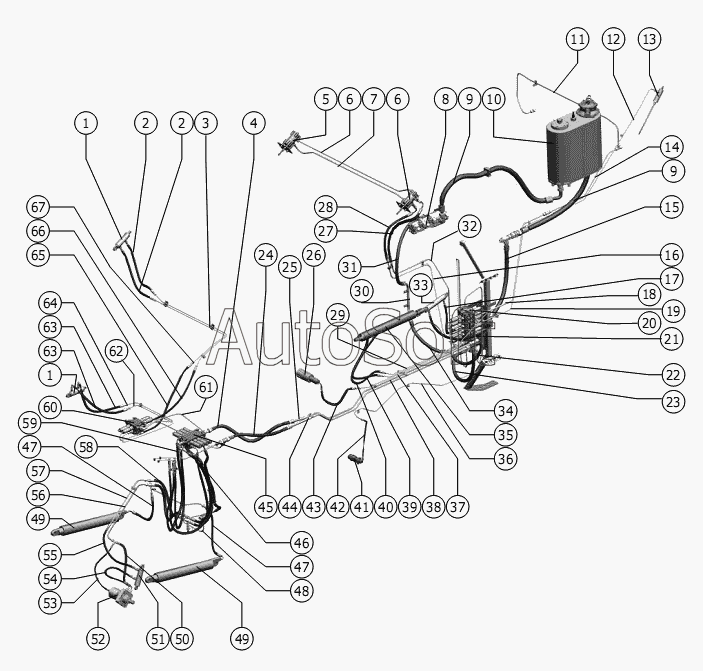

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Основная гидросистема с гидравликой фирмы Eaton
42
50
49
49
48
47
47
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
64
63
63
62
61
60
34
58
57
56
55
54
53
52
9
9
17
16
15
14
13
12
11
10
18
8
7
6
6
5
4
3
2
2
1
1
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гидроцилиндр | |
| 2 | Р***5 | Рукав армированный ТУ 4791-001-00166887-2002 | |
| 3 | 1***0 | Трубопровод | |
| 4 | 2***2 | Рукав армированный ТУ 3148-001-58900949-2004 | |
| 5 | Р***А | Вибратор | |
| 6 | 1***0 | Трубопровод | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Тандем насосов | |
| 9 | 1***) | Рукав армированный | |
| 10 | 1***0 | Гидробак | |
| 11 | 1***0 | Трубопровод | |
| 12 | 1***0 | Трубопровод | |
| 13 | 1***0 | Гидроцилиндр | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***) | Рукав армированный ТУ 3148-001-58900949-2004 | |
| 16 | 1***0 | Трубопровод | |
| 17 | Р***5 | РВД. 8.А2.А2.560.25/75 ТУ 4791-001-00166887-2002 | |
| 18 | 1***0 | Трубопровод | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Блок гидроагрегатов | |
| 21 | Р***5 | РВД. 8.А2.А3.960.25/75 ТУ 4791-001-00166887-2002 | |
| 22 | 1***) | Рукав армированный ТУ 3148-001-58900949-2004 | |
| 23 | 2***2 | Рукав армированный ТУ 3148-001-58900949-2004 | |
| 24 | 1***2 | Рукав армированный ТУ 3148-001-58900949-2004 | |
| 25 | 1***0 | Трубопровод | |
| 26 | Е***6 | Гидроцилиндр | |
| 27 | Р***5 | РВД. 12.Б2.А3.710.25/75 ТУ 4791-001-00166887-2002 | |
| 28 | Р***5 | РВД. 12.Б2.А3.560.25/75 ТУ 4791-001-00166887-2002 | |
| 29 | 1***0 | Трубопровод | |
| 30 | 1***0 | Трубопровод | |
| 31 | Р***3 | РВД. 12.А2.Б2.460.21/63 ТУ 4791-001-00166887-2002 | |
| 32 | 1***0 | Трубопровод | |
| 33 | 1***2 | Гидроцилиндр | |
| 34 | 2***2 | Рукав армированный | |
| 35 | 1***0 | Гидроцилиндр | |
| 36 | 1***0 | Трубопровод | |
| 37 | 1***0 | Трубопровод | |
| 38 | 1***0 | Трубопровод | |
| 39 | Р***5 | Рукав армированный | |
| 40 | Р***5 | Рукав армированный | |
| 41 | Е***5 | Гидроцилиндр | |
| 42 | Р***N | Рукав армированный | |
| 43 | Р***5 | Рукав армированный | |
| 44 | 1***0 | Трубопровод | |
| 45 | 1***0 | Гидрораспределитель | |
| 46 | Р***0 | РВД. 12.А2.А3.1060.27,5/110 ТУ 4791-001-00166887-2002 | |
| 47 | Р***0 | РВД. 12.А3.Б2.510.27,5/110 ТУ 4791-001-00166887-2002 | |
| 48 | 1***0 | Трубопровод | |
| 49 | Р***1 | Гидроцилиндр | |
| 50 | Р***) | РВД 2SN 10/510 DKO(г)18х1,5 12 DKO(г)18х1,5 12(90), ТУ 3148-001-58900949-2004 | |
| 51 | 1***0 | Гидроцилиндр | |
| 52 | 1***0 | Гидромотор | |
| 53 | Р***8 | РВД 1SN 6/560 DKO(г)14х1,5 8 DKO(г)14х1,5 8, ТУ 3148-001-58900949-2004 | |
| 54 | Р***) | Рукав армированный | |
| 55 | Р***2 | РВД 2SN 10/610 DKO(г)18х1,5 12 DKO(г)18х1,5 12, ТУ 3148-001-58900949-2004 | |
| 56 | 1***0 | Трубопровод | |
| 57 | 1***0 | Трубопровод | |
| 58 | Р***0 | Рукав армированный | |
| 59 | 1***0 | Трубопровод | |
| 60 | 1***0 | Гидрораспределитель | |
| 61 | 1***0 | Трубопровод | |
| 62 | 1***0 | Трубопровод | |
| 63 | Р***N | РВД. 6.А2L.А3L.610.1SN ТУ 4791-001-00166887-2002 | |
| 64 | 1***0 | Трубопровод | |
| 65 | Р***5 | РВД. 8.А2.Б2.760.25/75 ТУ 4791-001-00166887-2002 | |
| 66 | Р***5 | РВД. 8.Б2.Б2.860.25/75 ТУ 4791-001-00166887-2002 | |
| 67 | 1***0 | Трубопровод |
