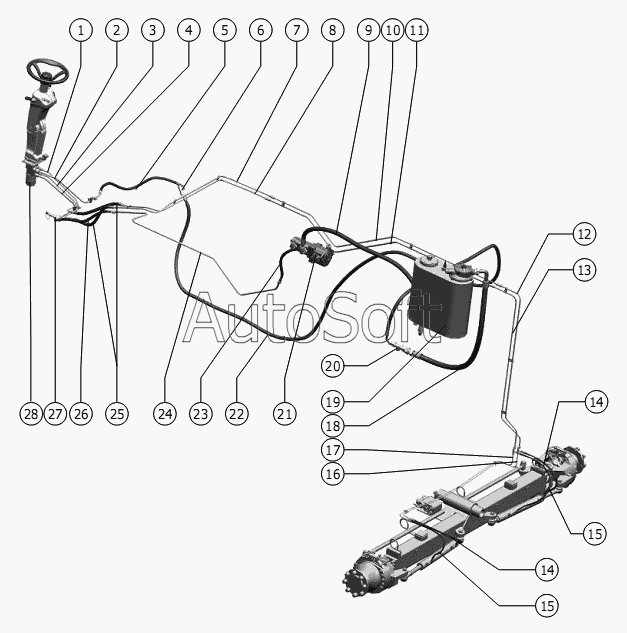

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Система рулевого управления, полный привод
15
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Трубопровод | |
| 2 | 1***0 | Трубопровод | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Трубопровод | |
| 5 | Р***N | РВД. 12.А3L.Б2L.1010.2SN ТУ 4791-001-00166887-2002 | |
| 6 | T***X | Тройник | |
| 7 | 1***0 | Трубопровод | |
| 8 | 1***0 | Трубопровод | |
| 9 | 1***) | Рукав армированный | |
| 10 | 1***0 | Трубопровод | |
| 11 | 1***0 | Трубопровод | |
| 12 | 1***0 | Трубопровод | |
| 13 | 1***0 | Трубопровод | |
| 14 | Р***N | РВД. 6.А7L.Б2.810.2SN ТУ 4791-001-00166887-2002 | |
| 15 | Р***N | РВД. 6.А7L.Б2.660.2SN ТУ 4791-001-00166887-2002 | |
| 16 | 1***0 | Трубопровод | |
| 17 | 1***0 | Трубопровод | |
| 18 | 1***) | Рукав армированный | |
| 19 | 1***0 | Гидробак | |
| 20 | E***F | Тройник EL28LOMDCF | |
| 21 | 1***0 | Тандем насосов | |
| 22 | 1***) | Рукав армированный | |
| 23 | Р***N | РВД. 12.A3L.Б2L.560.2SN ТУ 4791-001-00166887-2002 | |
| 24 | 1***0 | Трубопровод | |
| 25 | Р***0 | РВД. 12.Б2.Б2.560.27,5/110 ТУ 4791-001-00166887-2002 | |
| 26 | Р***N | РВД. 12.А3L.Б2L.660.2SN ТУ 4791-001-00166887-2002 | |
| 27 | H***6 | Полумуфта | |
| 28 | O***) | Насос-дозатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
