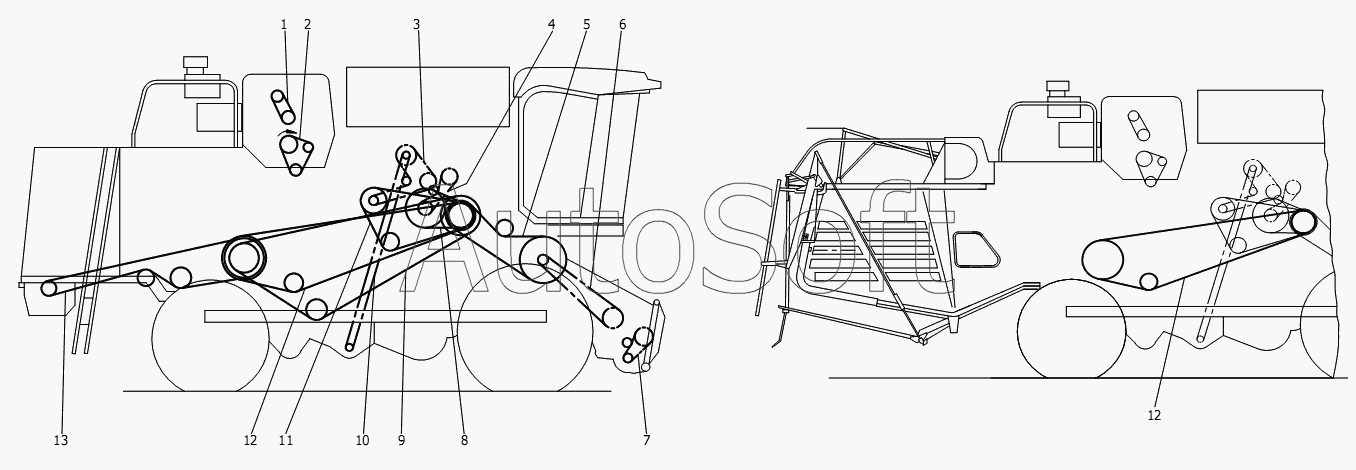

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Схема ременных и цепных передачь комбайна (правая сторона)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | P***1 | Ремень AVX13x1050La Ausf.47 Optibelt | |
| 2 | P***8 | Ремень B/17 1360Lp Ausf.4400 Optibelt | |
| 3 | П***1 | Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 71 звено, в т.ч. 1С Общая длина 1352,55мм | |
| 4 | П***1 | Цепь 119 звеньев, том числе 1С и3П (Цепь 181.03.00.800) | |
| 5 | P***1 | Ремень 4-HB 3765La Ausf.R805 Optibelt | |
| 6 | 3***) | Транспортер цепной | |
| 7 | П***) | Цепь | |
| 8 | P***4 | Ремень 2-SPC 2240 Ld Ausf.05 Optibelt | |
| 9 | P***0 | Комплект ремней SPC 6700Lp Ausf.7705 Optibelt | |
| 10 | 1***0 | Транспортер цепной | |
| 11 | P***1 | Ремень SPC 3150Lp 7700 Optibelt | |
| 12 | P***0 | Комплект ремней SPC 6700Lp Ausf.7705 Optibelt | |
| 13 | P***7 | Комплект ремней 2 St. 22x5772 Li Ausf.05 Optibelt |
