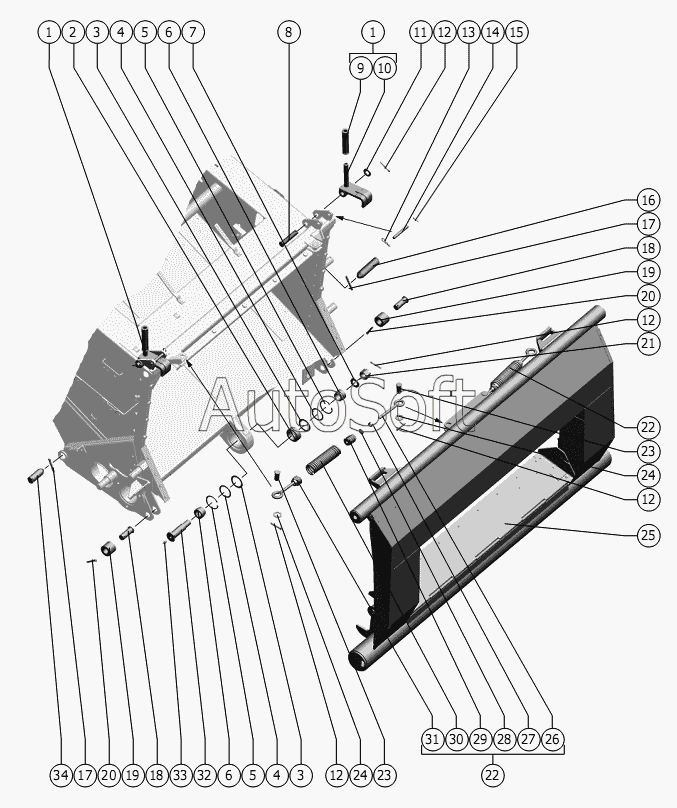

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Установка рамки
1
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Крюк | |
| 2 | Ш***0 | Подшипник | |
| 3 | 1***3 | Кольцо | |
| 4 | 1***8 | Шайба | |
| 5 | C***6 | Кольцо | |
| 6 | 1***3 | Втулка | |
| 7 | С***8 | Шайба | |
| 8 | 6***0 | Ось | |
| 9 | Р***4 | Ручка | |
| 10 | 1***0 | Крюк | |
| 11 | С***8 | Шайба | |
| 12 | 5***9 | Шплинт | |
| 13 | 2***9 | Шплинт | |
| 14 | 1***5 | Ось | |
| 15 | 3***9 | Шплинт | |
| 16 | 3***1 | Палец | |
| 17 | 6***9 | Шплинт | |
| 18 | 6***0 | Ось | |
| 19 | 3***A | Ролик | |
| 20 | 6***9 | Шплинт | |
| 21 | М***3 | Гайка | |
| 22 | 1***0 | Пружина | |
| 23 | 6***0 | Ось | |
| 24 | С***8 | Шайба | |
| 25 | 1***1 | Рамка | |
| 26 | 1***1 | Тяга | |
| 27 | М***0 | Гайка | |
| 28 | С***8 | Шайба | |
| 29 | 1***1 | Пробка | |
| 30 | 1***1 | Пружина | |
| 31 | 1***0 | Пробка | |
| 32 | 1***1 | Ось | |
| 33 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 34 | 3***А | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
