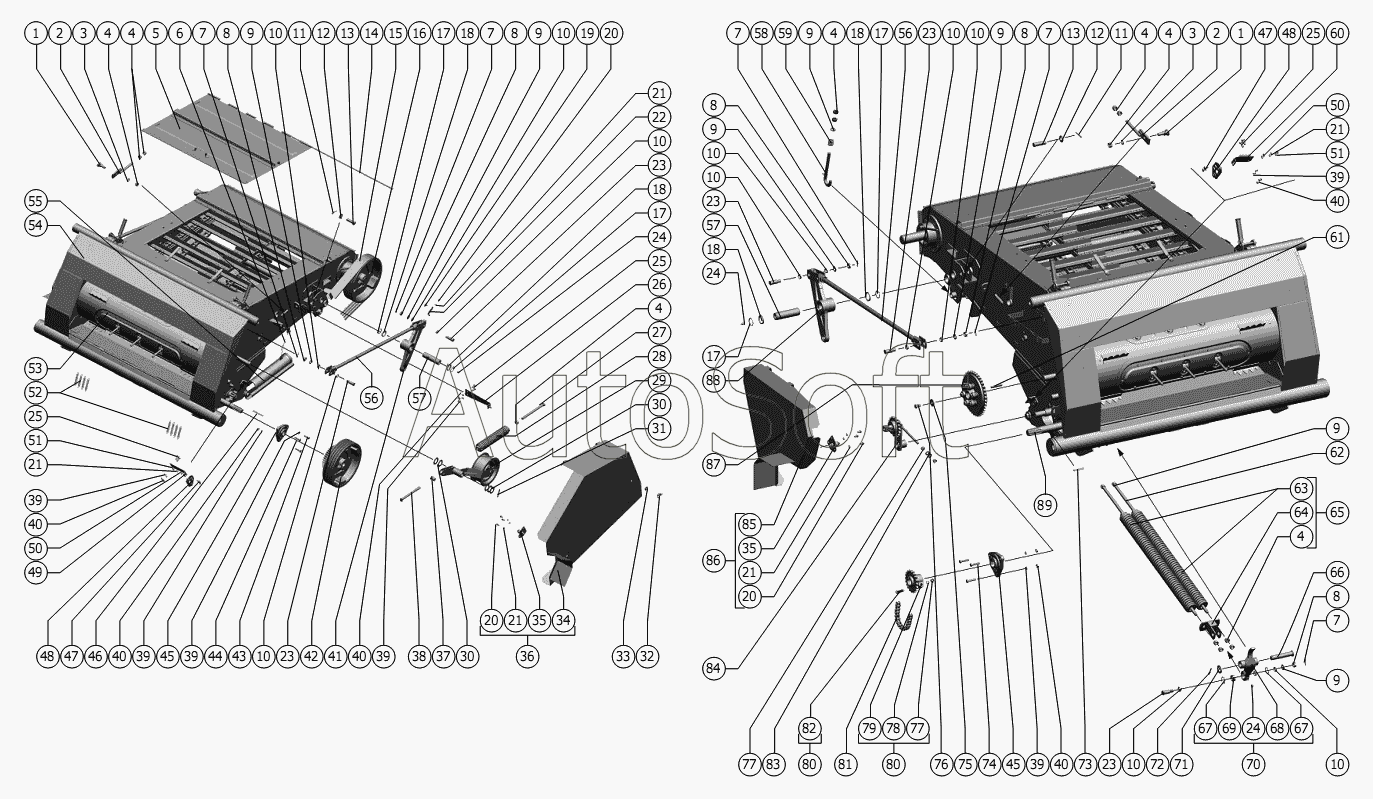

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Камера наклонная
56
56
67
67
66
65
64
63
62
61
60
59
58
57
57
68
55
54
53
52
51
51
50
50
49
48
48
47
47
46
79
89
88
87
86
85
84
83
82
81
80
80
45
45
78
77
77
76
75
74
73
72
71
70
69
12
12
22
21
21
21
21
21
20
20
20
19
18
18
18
18
17
17
17
17
16
15
14
13
13
23
23
23
23
23
11
11
11
10
10
10
10
10
10
10
10
10
10
9
9
9
9
9
9
9
8
8
8
8
8
7
7
7
7
7
6
5
4
4
4
4
4
4
4
3
3
2
2
34
44
43
42
41
40
40
40
40
40
39
39
39
39
39
39
38
37
36
35
35
1
1
33
32
31
30
30
29
28
27
26
25
25
25
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Палец | |
| 2 | 1***0 | Винт натяжной | |
| 3 | 1***0 | Шайба | |
| 4 | М***0 | Гайка | |
| 5 | 3***А | Крышка | |
| 6 | 1***0 | Тросик | |
| 7 | 4***9 | Шплинт | |
| 8 | М***3 | Гайка | |
| 9 | С***8 | Шайба | |
| 10 | 1***1 | Втулка | |
| 11 | 5***9 | Шплинт | |
| 12 | С***8 | Шайба | |
| 13 | 6***0 | Ось | |
| 14 | 3***2 | Шомпол | |
| 15 | P***4 | Ремень 4-HB 4290La Ausf.05 Optibelt | |
| 16 | 1***0 | Шкив | |
| 17 | C***6 | Кольцо C40 ГОСТ 13942-86 | |
| 18 | 1***9 | Втулка | |
| 19 | П***Ч | Магнитодержатель | |
| 20 | М***0 | Болт | |
| 21 | 8***0 | Шайба | |
| 22 | 1***3 | Кронштейн | |
| 23 | 1***8 | Палец | |
| 24 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 25 | М***0 | Болт | |
| 26 | 1***0 | Кронштейн | |
| 27 | 1***7 | Болт регулировочный | |
| 28 | 1***0 | Пружина | |
| 29 | 1***0 | Шкив натяжной | |
| 30 | С***8 | Шайба | |
| 31 | 6***9 | Шплинт | |
| 32 | 5***2 | Гайка | |
| 33 | C***8 | Шайба | |
| 34 | 1***0 | Щиток | |
| 35 | 0***0 | Замок | |
| 36 | 1***0 | Щиток | |
| 37 | 1***3 | Ось | |
| 38 | 1***0 | Тяга | |
| 39 | 1***0 | Шайба | |
| 40 | М***0 | Гайка | |
| 41 | 1***0 | Рычаг | |
| 42 | 1***0 | Шкив | |
| 43 | М***0 | Болт | |
| 44 | М***0 | Болт | |
| 45 | Н***0 | Опора подшипника | |
| 46 | 1***8 | Шпонка | |
| 47 | М***1 | Болт | |
| 48 | 0***0 | Стопор | |
| 49 | 1***7 | Кронштейн | |
| 50 | С***8 | Шайба | |
| 51 | М***0 | Гайка М8-6H.6.019 ГОСТ 5915-70 | |
| 52 | Р***7 | Пружина | |
| 53 | 1***1 | Битер | |
| 54 | 1***1 | Рамка | |
| 55 | 3***Б | Упор гидроцилиндра | |
| 56 | 1***0 | Тяга | |
| 57 | 1***2 | Палец | |
| 58 | 1***0 | Болт | |
| 59 | Ж***2 | Пружина | |
| 60 | 1***0 | Кронштейн | |
| 61 | 1***8 | Шпонка | |
| 62 | 3***1 | Болт регулировочный | |
| 63 | 3***0 | Пружина сдвоенная | |
| 64 | 1***0 | Кронштейн | |
| 65 | 1***0 | Блок пружин | |
| 66 | 1***9 | Ось | |
| 67 | C***6 | Кольцо | |
| 68 | 1***0 | Рычаг | |
| 69 | Ш***0 | Подшипник ШСП20К ТУ 37.553.130-90 | |
| 70 | 1***0 | Рычаг | |
| 71 | С***8 | Шайба | |
| 72 | 4***9 | Шплинт | |
| 73 | 1***8 | Шпонка | |
| 74 | М***0 | Болт | |
| 75 | 1***6 | Шайба | |
| 76 | М***0 | Болт | |
| 77 | М***0 | Гайка | |
| 78 | 1***0 | Шайба | |
| 79 | 1***0 | Звездочка | |
| 80 | 1***0 | Звездочка | |
| 81 | 1***0 | Цепь | |
| 82 | М***0 | Болт | |
| 83 | С***8 | Шайба | |
| 84 | 1***0 | Натяжник | |
| 85 | 1***1 | Щиток | |
| 86 | 1***1 | Щиток | |
| 87 | 1***0 | Муфта | |
| 88 | 1***1 | Рычаг | |
| 89 | 1***1 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
