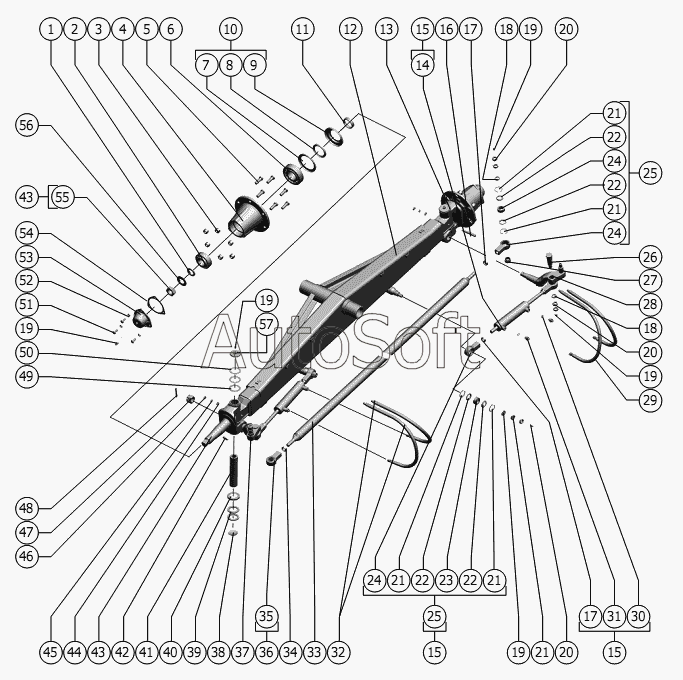

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Мост управляемых колес
43
43
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
57
15
15
15
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
1
16
17
17
18
18
19
19
19
19
19
20
20
20
21
21
21
21
21
22
22
22
22
23
24
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Втулка | |
| 2 | 7***7 | Подшипник | |
| 3 | 5***0 | Гайка | |
| 4 | Р***В | Ступица | |
| 5 | Р***6 | Болт колеса | |
| 6 | 7***7 | Подшипник | |
| 7 | Р***5 | Кольцо упорное | |
| 8 | I***8 | Манжета | |
| 9 | Р***6 | Обойма | |
| 10 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 11 | Р***А | Кольцо сальника | |
| 12 | Р***А | Балка моста | |
| 13 | Р***А | Кулак поворотный | |
| 14 | Г***2 | Гидроцилиндр | |
| 14 | Р***4 | Гидроцилиндр | |
| 15 | 1***0 | Гидроцилиндр | |
| 15 | Р***0 | Гидроцилиндр | |
| 16 | Р***А | Клин шкворня | |
| 17 | М***0 | Гайка | |
| 18 | C***8 | Шайба | |
| 19 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 20 | М***0 | Гайка | |
| 21 | C***6 | Кольцо | |
| 22 | Р***А | Кольцо | |
| 23 | Ш***0 | Подшипник | |
| 24 | Р***А | Корпус шарнира | |
| 25 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги | |
| 26 | Р***А | Ось | |
| 27 | Р***А | Втулка | |
| 28 | Р***А | Рычаг | |
| 29 | 2***) | Рукав армированный | |
| 29 | 8***2 | Рукав высокого давления | |
| 30 | 0***3 | Кольцо | |
| 31 | G***F | Штуцер ввертной | |
| 31 | Р***В | Штуцер ввертной | |
| 32 | 2***) | Рукав армированный | |
| 32 | 8***2 | Рукав высокого давления | |
| 33 | Р***А | Труба | |
| 34 | М***0 | Гайка | |
| 35 | Р***1 | Корпус шарнира | |
| 36 | Р***1 | Шарнир поперечной тяги | |
| 37 | Р***1 | Рычаг | |
| 38 | Р***1 | Заглушка | |
| 39 | 1***1 | Шайба | |
| 40 | Р***8 | Обойма подшипника | |
| 41 | 1***5 | Шкворень | |
| 42 | 1***8 | Шпонка | |
| 43 | Р***1 | Кулак поворотный | |
| 44 | С***8 | Шайба | |
| 45 | 1***0 | Шайба | |
| 46 | М***0 | Гайка | |
| 47 | М***3 | Гайка | |
| 48 | 6***9 | Шплинт | |
| 49 | Р***А | Шайба | |
| 50 | Р***А | Шайба | |
| 51 | М***0 | Болт | |
| 52 | 8***0 | Шайба | |
| 53 | Р***А | Колпак ступицы | |
| 54 | Р***1 | Прокладка | |
| 55 | Р***А | Гайка | |
| 56 | Р***7 | Шайба | |
| 57 | Р***А | Крышка |
