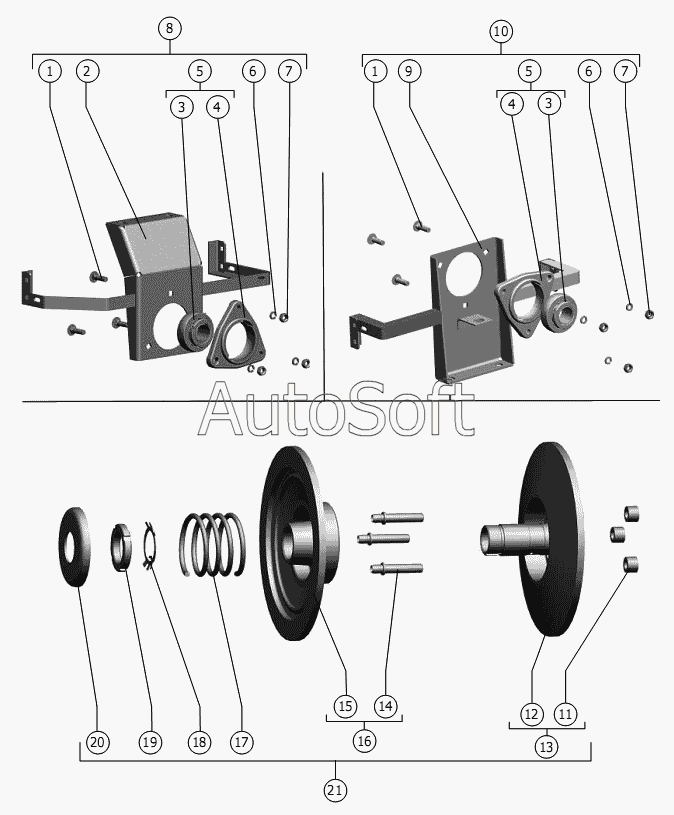

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Кронштейны и шкив вариатора ведомый
11
21
20
19
18
17
16
15
14
13
12
1
1
10
9
8
7
7
6
6
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | Болт | |
| 2 | Р***А | Кронштейн | |
| 3 | 1***0 | Подшипник 1680207 ЕК10Т2С17 ТУ 37.006.084-90 | |
| 4 | Н***5 | Корпус подшипника | |
| 5 | Н***0 | Опора подшипника | |
| 6 | 1***0 | Шайба | |
| 7 | М***0 | Гайка | |
| 8 | Р***0 | Кронштейн в сборе | |
| 9 | Р***А | Кронштейн | |
| 10 | Р***0 | Кронштейн в сборе | |
| 11 | Р***1 | Втулка | |
| 12 | Р***А | Диск | |
| 13 | Р***0 | Диск | |
| 14 | Р***А | Палец | |
| 15 | Р***А | Диск | |
| 16 | Р***А | Диск | |
| 17 | Р***2 | Пружина | |
| 18 | Н***9 | Шайба | |
| 19 | М***8 | Гайка | |
| 20 | Р***4 | Обойма | |
| 21 | Р***А | Шкив вентилятора |
