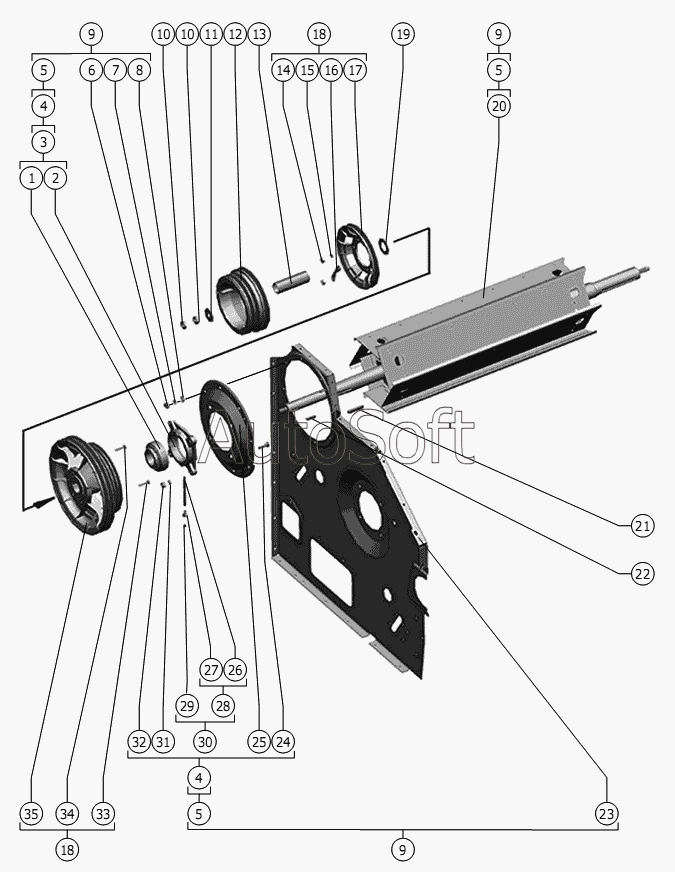

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Битер отбойный
27
19
20
21
22
23
24
25
26
18
18
28
29
30
31
32
33
34
35
10
10
2
3
4
4
5
5
5
6
7
8
9
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Подшипник | |
| 2 | Р***1 | Корпус подшипника или Н.027.116 | |
| 3 | Р***0 | Подшипник | |
| 4 | Р***0 | Фланец | |
| 5 | 1***0 | Битер отбойный | |
| 6 | М***0 | Гайка | |
| 7 | 1***0 | Шайба | |
| 8 | С***8 | Шайба | |
| 9 | 1***0 | Секция молотилки передняя | |
| 10 | М***0 | Гайка | |
| 11 | С***8 | Шайба | |
| 12 | 1***1 | Шкив | |
| 13 | 1***1 | Труба | |
| 14 | М***0 | Гайка | |
| 15 | 1***0 | Шайба | |
| 16 | Р***9 | Шайба стопорная | |
| 17 | Р***Б | Шкив для комбайна с измельчителем (привода заднего контрпривода) | |
| 18 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.530 | |
| 19 | Р***2 | Шайба | |
| 20 | 1***0 | Битер отбойный | |
| 21 | 1***8 | Шпонка | |
| 22 | 1***8 | Шпонка | |
| 23 | 1***0 | Панель правая | |
| 24 | М***1 | Болт | |
| 25 | Р***3 | Фланец | |
| 26 | Р***3 | Трубка | |
| 27 | 1***2 | Штуцер | |
| 28 | Р***0 | Трубка | |
| 29 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 30 | Р***0 | Трубка | |
| 31 | 1***0 | Шайба | |
| 32 | М***0 | Гайка | |
| 33 | Р***А | Болт | |
| 34 | М***0 | Болт | |
| 35 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.109 |
