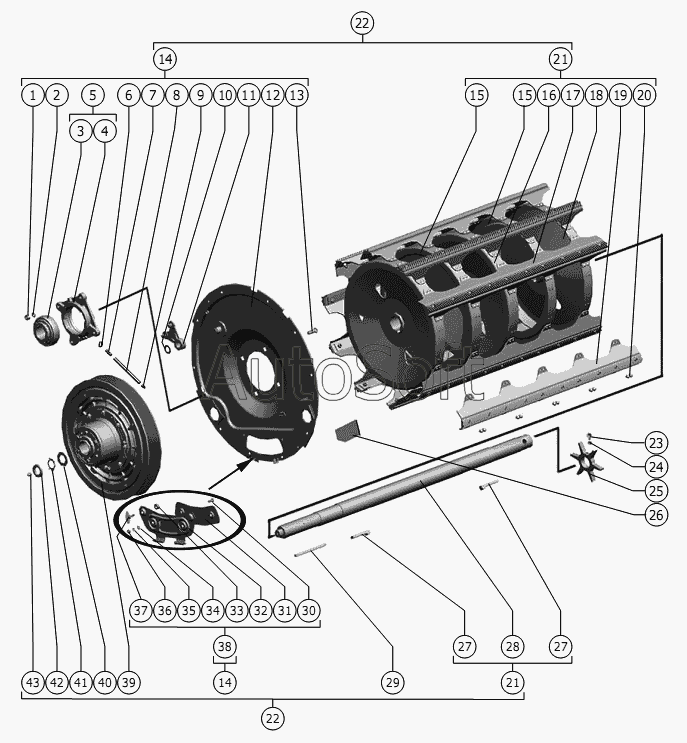

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Барабан молотильный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Гайка | |
| 2 | 1***0 | Шайба | |
| 3 | 6***0 | Подшипник | |
| 4 | Н***6 | Корпус подшипника | |
| 5 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 6 | 5***2 | Переходник | |
| 7 | 1***2 | Штуцер | |
| 8 | 1***0 | Трубка | |
| 9 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 10 | С***6 | Кольцо | |
| 11 | Р***0 | Рычаг | |
| 12 | 1***0 | Фланец | |
| 13 | М***1 | Болт | |
| 14 | 1***0 | Фланец | |
| 15 | Р***Б | Диск | |
| 16 | 1***А | Диск средний | |
| 17 | 1***0 | Бич правый | |
| 18 | 1***А | Диск крайний | |
| 19 | 1***0 | Бич левый | |
| 20 | 1***0 | Заклёпка | |
| 21 | 1***А | Остов барабана | |
| 22 | 1***0 | Барабан молотильный | |
| 23 | М***1 | Винт | |
| 24 | М***0 | Гайка | |
| 25 | Р***2 | Звездочка | |
| 26 | Р***7 | Заслонка | |
| 27 | Р***1 | Шпонка специальная или РСМ-10.01.18.604 | |
| 28 | 1***1 | Вал | |
| 29 | 1***8 | Шпонка | |
| 30 | М***1 | Болт | |
| 31 | Р***9 | Накладка | |
| 32 | Р***0 | Крышка | |
| 33 | 4***1 | Втулка | |
| 34 | С***8 | Шайба | |
| 35 | 8***0 | Шайба | |
| 36 | М***0 | Гайка | |
| 37 | 4***2 | Винт | |
| 38 | Р***0 | Крышка | |
| 39 | Р***Б | Вариатор барабана | |
| 40 | С***8 | Шайба | |
| 41 | Н***9 | Шайба | |
| 42 | М***8 | Гайка | |
| 43 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
