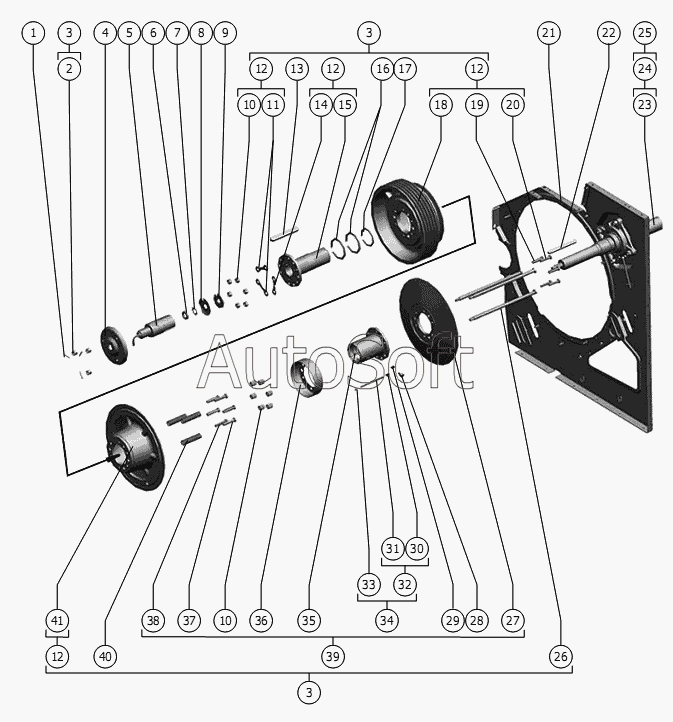

Каталог запасных частей к технике: РСМ-101 "Вектор" (вариант) (2010). Шкив вариатора ведущий
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
40
39
41
11
2
3
3
3
4
5
6
7
8
9
10
10
1
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Шплинт | |
| 2 | М***0 | Гайка | |
| 3 | 1***0 | Шкив вариатора ведущий | |
| 4 | Р***0 | Конус | |
| 5 | Е***6 | Гидроцилиндр | |
| 6 | М***8 | Гайка | |
| 7 | Н***9 | Шайба | |
| 8 | Р***А | Шайба | |
| 9 | Р***1 | Шайба | |
| 10 | М***0 | Гайка | |
| 11 | Р***Б | Шайба стопорная | |
| 12 | 1***0 | Блок приводной | |
| 13 | Р***7 | Шпонка | |
| 14 | Р***1 | Шайба стопорная | |
| 15 | Р***А | Ступица или РСМ-10.01.15.440А | |
| 16 | Р***1 | Кольцо | |
| 17 | С***6 | Кольцо | |
| 18 | 1***1 | Шкив: УВ- УБ- 5НВ | |
| 19 | Р***1 | Болт специальный | |
| 20 | М***0 | Болт | |
| 21 | 1***0 | Панель левая | |
| 22 | 1***8 | Шпонка | |
| 23 | 1***0 | Вал | |
| 24 | 1***0 | Битер отбойный | |
| 25 | 1***0 | Битер отбойный | |
| 26 | Р***9 | Болт | |
| 27 | Р***Д | Диск | |
| 28 | Р***3 | Переходник | |
| 29 | М***0 | Гайка | |
| 30 | 1***2 | Штуцер | |
| 31 | Р***3 | Трубка | |
| 32 | Р***0 | Трубка | |
| 33 | 1***4 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 | |
| 34 | Р***0 | Трубка | |
| 35 | Р***А | Ступица или РСМ-10.01.15.450 | |
| 36 | Р***6 | Кожух | |
| 37 | М***0 | Болт | |
| 38 | Р***8 | Болт специальный | |
| 39 | Р***5 | Пружина | |
| 40 | Р***Б | Диск подвижный | |
| 41 | Р***Г | Диск |
