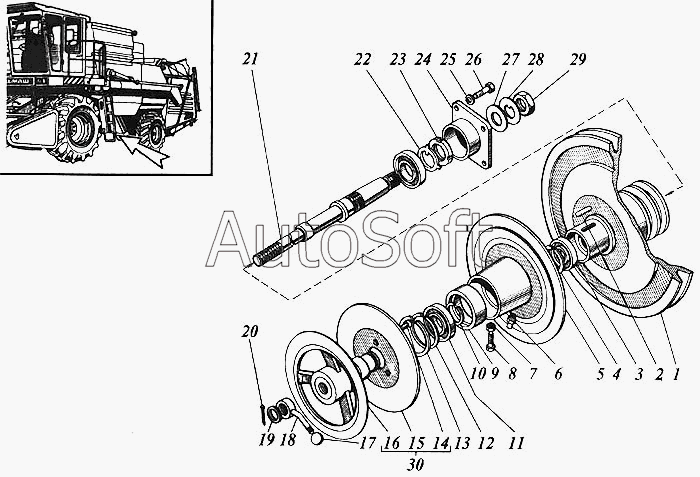

Каталог запасных частей к технике: РСМ Дон (общий каталог). Контрпривод вентилятора (1500А)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Диск | |
| 2 | 1***0 | Шпонка | |
| 3 | 1***7 | Подшипник | |
| 4 | С***2 | Кольцо ГОСТ 13943-86 | |
| 5 | Р***В | Диск | |
| 6 | 1***р | Масленка | |
| 7 | М***9 | Гайка | |
| 8 | В***9 | Винт | |
| 9 | Р***Б | Корпус | |
| 10 | С***0 | Кольцо ГОСТ 13943-86 | |
| 11 | 1***7 | Подшипник или 180508К2С17 | |
| 12 | С***0 | Кольцо | |
| 13 | С***5 | Кольцо ГОСТ 13940-86 | |
| 14 | В***8 | Винт | |
| 15 | Р***Б | Щиток | |
| 16 | Р***В | Маховик | |
| 17 | Н***4 | Ручка шаровая | |
| 18 | Р***А | Стопор | |
| 19 | 2***9 | Шайба | |
| 20 | 4***9 | Шплинт | |
| 21 | Р***6 | Вал | |
| 22 | Н***9 | Шайба стопорная | |
| 23 | Р***5 | Гайка | |
| 24 | Р***6 | Крышка подшипника | |
| 25 | 8***9 | Шайба | |
| 26 | М***9 | Болт | |
| 27 | С***9 | Шайба | |
| 28 | Р***1 | Шайба | |
| 29 | М***9 | Гайка | |
| 30 | Р***А | Маховик в сборе |
