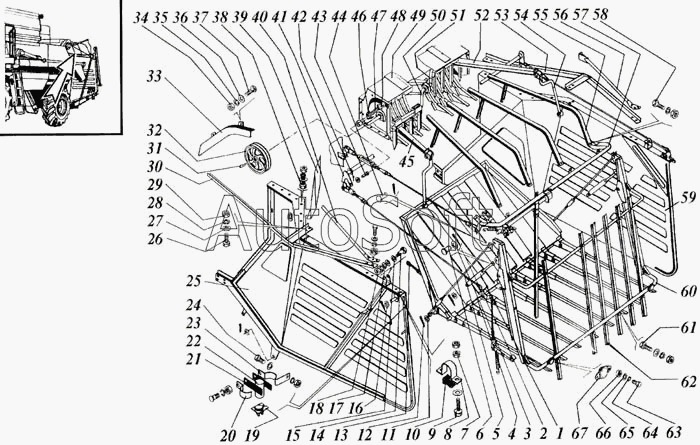

Каталог запасных частей к технике: РСМ Дон (общий каталог). Копнитель (1500Б, 1200Б)
45
51
51
50
50
49
49
48
47
46
52
45
44
43
42
41
41
40
39
38
59
67
66
65
64
63
62
61
60
60
37
58
57
57
56
55
54
53
52
9
17
16
15
14
13
12
11
10
10
18
8
7
6
5
4
4
3
2
1
27
36
35
34
33
32
31
30
29
28
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10.12.00.423А-01 | Р***1 | Боковина правая | |
| 1 | 5***5 | Гидроцилиндр | |
| 2 | 3***9 | Шплинт | |
| 3 | С***9 | Шайба | |
| 4 | Р***0 | Днище | |
| 4 | Р***0 | Днище | |
| 5 | Р***А | Тяга | |
| 6 | 6***р | Ось | |
| 7 | М***9 | Гайка | |
| 8 | Р***Б | Хомут | |
| 9 | М***9 | Болт | |
| 10 | 1***А | Полуподшипник или 54-00719 | |
| 10 | 5***9 | Полуподшипник или 10273А | |
| 11 | С***9 | Шайба | |
| 12 | 5***9 | Шплинт | |
| 13 | Р***0 | Пружина | |
| 14 | Р***1 | Палец | |
| 15 | Р***6 | Шайба | |
| 16 | С***9 | Шайба | |
| 17 | С***9 | Шайба | |
| 18 | М***9 | Гайка | |
| 19 | П***3 | Магнит 850023 ТУ | |
| 20 | Р***8 | Скоба | |
| 21 | Р***2 | Прокладка | |
| 22 | Д***2 | Датчик | |
| 23 | Р***5 | Скоба | |
| 24 | М***9 | Болт | |
| 25 | Р***0 | Боковина | |
| 26 | М***9 | Болт | |
| 27 | С***9 | Шайба | |
| 28 | 1***9 | Шайба | |
| 29 | М***9 | Гайка | |
| 30 | Р***А | Растяжка | |
| 31 | Р***1 | Шпонка специальная | |
| 32 | Р***0 | Шкив | |
| 33 | Р***0 | Щиток | |
| 34 | М***9 | Гайка | |
| 35 | 8***9 | Шайба | |
| 36 | С***9 | Шайба | |
| 37 | М***0 | Болт | |
| 38 | М***9 | Болт | |
| 39 | Р***А | Боковина левая | |
| 40 | Р***А | Раскос | |
| 41 | Р***А | Механизм сбрасывания | |
| 41 | Р***А | Механизм сбрасывания | |
| 42 | 2***9 | Шплинт | |
| 43 | 6***р | Ось | |
| 44 | 6***р | Ось | |
| 45 | Р***А | Граблина | |
| 45 | Р***А | Граблина | |
| 46 | Р***7 | Шайба | |
| 47 | Г***А | Пружина | |
| 48 | Р***Б | Гидроцилиндр со штоком | |
| 49 | Р***А | Капот | |
| 49 | Р***А | Капот | |
| 50 | Р***В | Вал | |
| 50 | Р***В | Вал | |
| 51 | Р***В | Вал | |
| 51 | Р***В | Вал | |
| 52 | Р***1 | Граблина | |
| 52 | Р***1 | Граблина | |
| 53 | Р***0 | Растяжка | |
| 54 | Р***0 | Кулиса | |
| 55 | Р***0 | Уголок продольный | |
| 56 | Р***1 | Раскос | |
| 57 | Р***Б | Пояс | |
| 57 | Р***Б | Пояс | |
| 58 | М***9 | Болт | |
| 59 | Р***Б | Боковина | |
| 60 | Р***Б | Клапан | |
| 60 | Р***Б | Клапан | |
| 61 | М***9 | Болт | |
| 62 | Р***1 | Планка | |
| 63 | М***9 | Болт | |
| 64 | 6***9 | Шайба | |
| 65 | С***9 | Шайба | |
| 66 | М***9 | Гайка | |
| 67 | Ф***Е | Световозвращатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
