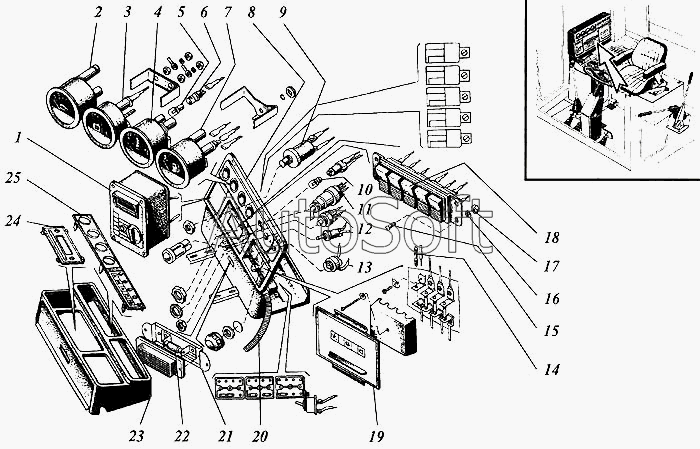

Каталог запасных частей к технике: РСМ Дон (общий каталог). Щиток приборов (1500А)
11
25
24
23
22
21
20
19
18
17
16
15
14
13
12
1
10
10
9
8
7
6
5
5
4
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***А | Блок измерения частоты вращения или БИЧ-М | |
| 1 | Б***М | Блок измерения частоты вращения или БИЧ-А | |
| 2 | 3***0 | Приемник указатель давления или УК170М-У-ХЛ | |
| 2 | У***Л | Приемник указатель давления | |
| 3 | А***А | Указатель тока | |
| 4 | 3***0 | Приемник указатель температуры или УК171М-У-ХЛ | |
| 4 | У***Л | Приемник указатель температуры | |
| 5 | 3***0 | Приемник указатель уровня топлива или УК170М-У-ХЛ | |
| 5 | У***Л | Приемник указатель давления | |
| 6 | А***1 | Лампа | |
| 7 | Л***9 | Патрон со штекером | |
| 8 | Р***0 | Каркас | |
| 9 | В***2 | Выключатель | |
| 10 | 1***0 | Фонарь контрольной лампы (красный) | |
| 10 | 1***0 | Фонарь контрольной лампы (зеленый) | |
| 11 | В***4 | Выключатель | |
| 12 | 1***4 | Выключатель кнопочный | |
| 13 | П***В | Элемент кнопочный | |
| 14 | П***0 | Предохранитель | |
| 15 | В***9 | Винт | |
| 16 | 5***9 | Шайба (кол-во деталей - по потребности) | |
| 17 | М***9 | Гайка | |
| 18 | 5***7 | Выключатель | |
| 19 | Р***А | Фальшпанель | |
| 20 | Р***0 | Жгут щитка приборов | |
| 21 | 1***7 | Фонарь | |
| 22 | А***1 | Лампа | |
| 23 | Р***В | Маска | |
| 24 | Р***Б | Фальшпанель | |
| 25 | Р***А | Фальшпанель |
