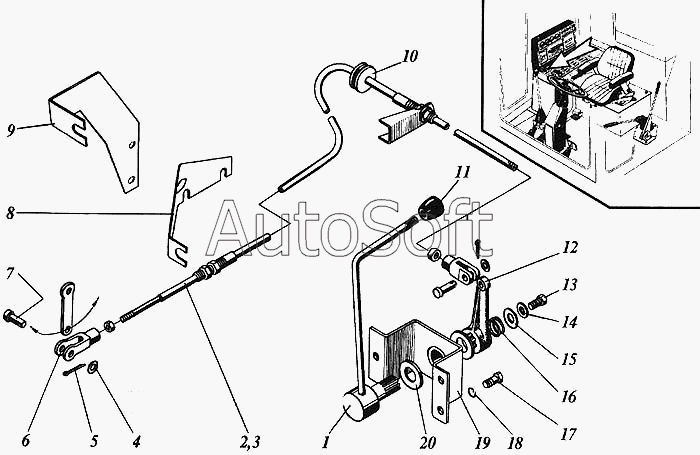

Каталог запасных частей к технике: РСМ Дон 1500Б. Управление подачей топлива
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Рычаг | |
| 2 | 1***0 | Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 23.588.1.1.2.00-22 | |
| 2 | 2***2 | Трос L=2500 мм (с двигателем СМД-23, СМД-31А) или 1.1.2.100.2500 | |
| 3 | 1***0 | Трос L= 1800 мм (с двигателем Д461-51) или 23.588.1.1.2.00-21 | |
| 3 | 2***1 | Трос L= 1800 мм (с двигателем Д461-51) или 1.1.2.100.1800 | |
| 4 | С***9 | Шайба | |
| 5 | 2***9 | Шплинт | |
| 6 | Р***4 | Вилка | |
| 7 | 6***р | Ось | |
| 8 | Р***3 | Кронштейн (устанавливать с двигателем СМД-23, СМД-31А) | |
| 9 | Р***1 | Кронштейн (устанавливать с двигателем Д461-51) | |
| 10 | 5***7 | Втулка | |
| 11 | Р***0 | Рукоятка | |
| 12 | Р***1 | Рычаг | |
| 13 | М***9 | Болт | |
| 14 | С***9 | Шайба | |
| 15 | Р***2 | Шайба | |
| 16 | Р***А | Пружина | |
| 17 | М***9 | Болт | |
| 18 | 8***9 | Шайба | |
| 19 | Р***0 | Кронштейн | |
| 20 | Р***А | Шайба или РСМ-10.04.13.015 | |
| 20 | Р***5 | Шайба или РСМ-10.04.13.006А |
