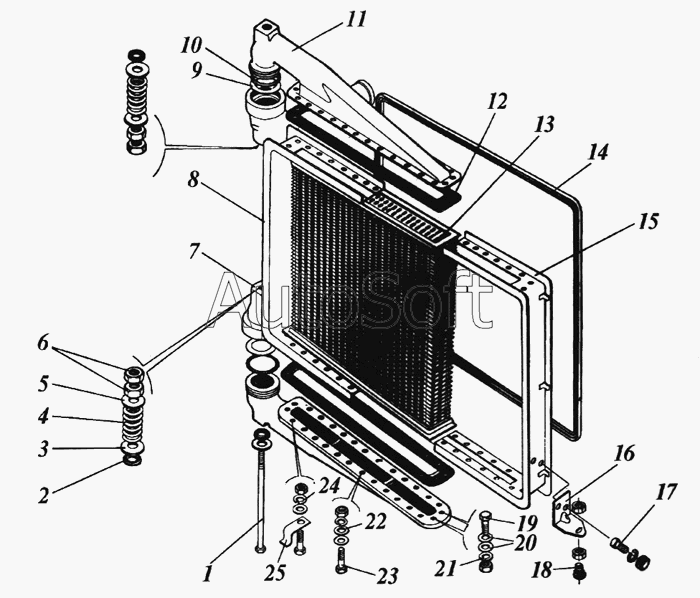

Каталог запасных частей к технике: РСМ Дон 1500Б. Радиатор воздушный (устанавливать с двигателем СМД-31А, СМД-23)
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Болт | |
| 2 | Р***9 | Шайба уплотнительная | |
| 3 | Р***А | Шайба | |
| 4 | 6***4 | Пружина | |
| 5 | С***9 | Шайба | |
| 6 | М***9 | Гайка | |
| 7 | Р***3 | Патрубок или РСМ-10.05.02.015 | |
| 7 | Р***5 | Патрубок или РСМ-10.05.02.003 | |
| 8 | Р***0 | Боковина или РСМ-10.05.02.070Б совместно с РСМ-10.05.02.402 | |
| 8 | Р***Б | Боковина или РСМ-10.05.02.050 совместно с РСМ-10.05.02.402 | |
| 9 | Р***4 | Кольцо уплотнительное | |
| 10 | 0***6 | Кольцо уплотнительное | |
| 11 | Р***0 | Коллектор или РСМ-10.05.02.130 | |
| 11 | Р***0 | Коллектор или РСМ-10.05.02.040 | |
| 12 | 2***5 | Прокладка | |
| 13 | 2***0 | Сердцевина воздушного радиатора или 250У.27.020-1 | |
| 13 | 2***1 | Сердцевина воздушного радиатора или 250У.27.020 | |
| 14 | Р***Г | Уплотнитель | |
| 15 | Р***0 | Боковина или РСМ-10.05.02.080Б совместно с РСМ-10.05.02.402 | |
| 15 | Р***Б | Боковина или РСМ-10.05.02.060 совместно с РСМ-10.05.02.402 | |
| 16 | Р***9 | Уголок | |
| 17 | М***9 | Болт | |
| 18 | М***0 | Болт | |
| 19 | М***9 | Болт | |
| 20 | С***9 | Шайба | |
| 21 | 1***9 | Шайба | |
| 22 | С***9 | Шайба | |
| 23 | М***9 | Болт | |
| 24 | 8***9 | Шайба | |
| 25 | Р***8 | Прижим |
