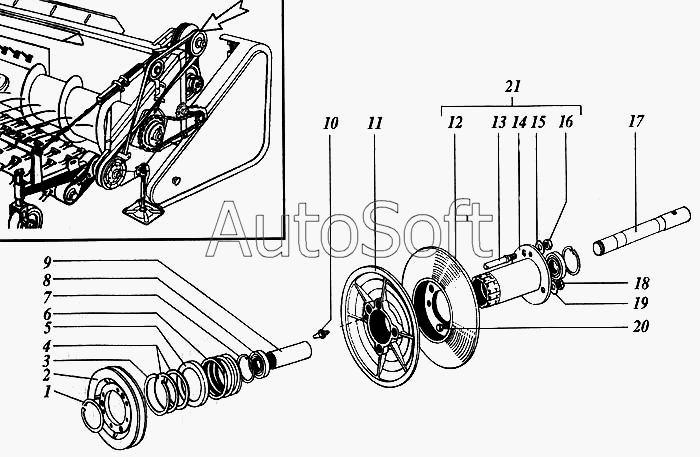

Каталог запасных частей к технике: РСМ Дон 1500Б. Шкив вариатора верхний
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***2 | Кольцо | |
| 2 | Р***0 | Шкив | |
| 3 | С***8 | Кольцо | |
| 4 | Р***8 | Кольцо | |
| 5 | Р***2 | Обойма | |
| 6 | Р***2 | Пружина | |
| 7 | С***2 | Кольцо ГОСТ 13943-86 | |
| 8 | 1***7 | Подшипник | |
| 8 | 1***9 | Подшипник или 180206К10С27 | |
| 9 | Р***4 | Втулка | |
| 10 | 1***р | Масленка | |
| 11 | Р***2 | Диск | |
| 12 | Р***6 | Диск | |
| 13 | Р***8 | Палец | |
| 14 | Р***0 | Ступица | |
| 15 | 1***9 | Шайба | |
| 16 | М***9 | Гайка | |
| 17 | Р***3 | Цапфа | |
| 18 | М***9 | Гайка | |
| 19 | 1***9 | Шайба | |
| 20 | М***9 | Болт | |
| 21 | Р***0 | Диск неподвижный |
