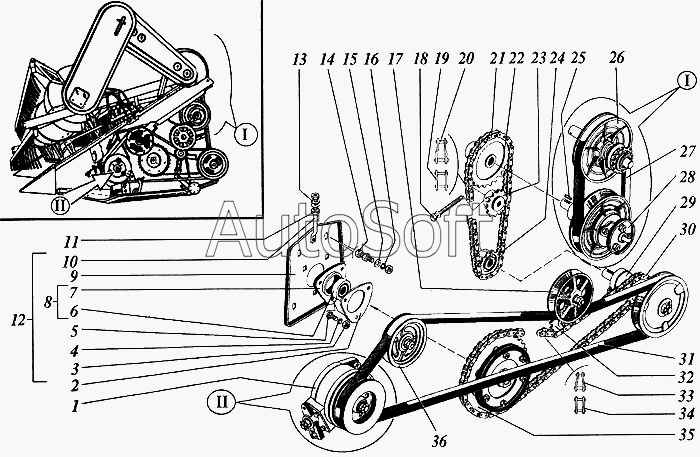

Каталог запасных частей к технике: РСМ Дон 1500Б. Механизм привода рабочих органов жатки
1
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Механизм качающейся шайбы или 3518050-121450-03 | |
| 1 | 3***3 | Механизм качающейся шайбы или 3518050-121450-02 | |
| 2 | А***3 | Крышка | |
| 3 | М***9 | Гайка | |
| 4 | 1***9 | Шайба | |
| 5 | М***5 | Болт | |
| 6 | 1***7 | Подшипник | |
| 6 | 1***7 | Подшипник | |
| 7 | Н***5 | Корпус подшипника | |
| 8 | Н***0 | Опора подшипника | |
| 9 | 3***2 | Плита | |
| 10 | 3***4 | Болт | |
| 11 | М***9 | Гайка | |
| 12 | 3***А | Плита или РСМ-10.08.01.480А | |
| 12 | Р***А | Плита левая | |
| 13 | С***9 | Шайба | |
| 14 | М***9 | Болт | |
| 15 | С***9 | Шайба | |
| 16 | 1***9 | Шайба | |
| 17 | 3***А | Шкив обводной или 3518050-121210 | |
| 17 | 3***0 | Шкив обводной или 3518050-121150А | |
| 18 | 3***А | Болт натяжной | |
| 19 | С***0 | Звено | |
| 20 | П***0 | Звено переходное | |
| 21 | П***0 | Цепь n-51 зв. | |
| 22 | 3***0 | Звездочка z=36 t=19,05 | |
| 23 | 3***0 | Звездочка z=18 t=19,05 | |
| 24 | Н***9 | Звездочка z=18 t=19,05 | |
| 25 | 2***5 | Шпонка | |
| 26 | 3***А | Шкив вариатора верхний | |
| 27 | 3***0 | Ремень | |
| 28 | 3***Б | Шкив вариатора нижний или РСМ-0.08.01.430А | |
| 28 | Р***А | Шкив вариатора нижний или 3518050-12060Б | |
| 29 | 3***А | Вал контрприводной | |
| 30 | П***А | Цепь n-73 звена в т.ч. "С" и "П" | |
| 31 | У***0 | Ремень | |
| 32 | 3***Б | Звездочка натяжная | |
| 33 | П***А | Звено переходное | |
| 34 | С***А | Звено соединительное | |
| 35 | 3***В | Устройство предохранительное шнека | |
| 36 | 3***А | Шкив натяжной или 3518060-121190 | |
| 36 | 3***0 | Шкив натяжной или 3518050-121130А |
