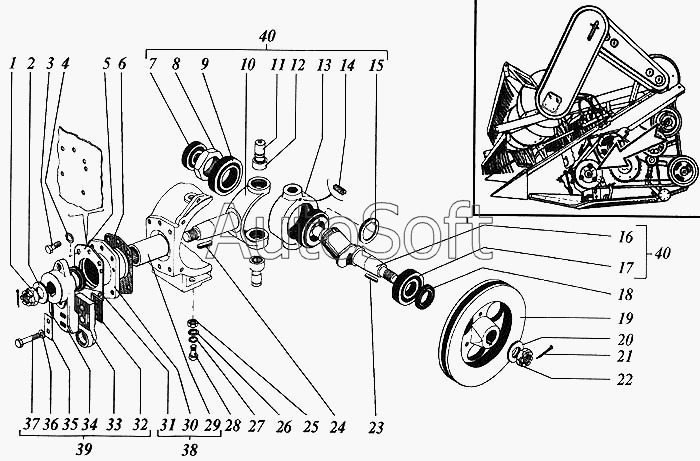

Каталог запасных частей к технике: РСМ Дон 1500Б. Механизм качающейся шайбы
1
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка или М30х2 | |
| 1 | М***2 | Гайка или 2М30х2-6Н.04.019 | |
| 2 | 3***9 | Шайба специальная | |
| 3 | М***9 | Болт | |
| 4 | 1***9 | Шайба | |
| 5 | 3***А | Фланец опорный | |
| 6 | 3***2 | Прокладка | |
| 7 | 1***М | Подшипник | |
| 8 | 3***9 | Гайка М50х1,5-6Н | |
| 9 | 7***А | Подшипник | |
| 10 | 3***0 | Вилка с подшипниками или 3518050-121490-01 | |
| 10 | 3***1 | Вилка с подшипниками или 3518050-121490 | |
| 11 | 3***1 | Цапфа | |
| 12 | 3***4 | Подшипник или 3518050-15324-01 | |
| 12 | 3***1 | Подшипник или 3518050-15324 | |
| 13 | 3***8 | Шайба | |
| 14 | А***5 | Винт | |
| 15 | 3***7 | Шайба | |
| 16 | 3***2 | Вал | |
| 17 | 1***М | Подшипник | |
| 18 | 2***1 | Манжета | |
| 19 | 3***А | Шкив | |
| 20 | 3***8 | Шайба специальная | |
| 21 | 5***9 | Шплинт | |
| 22 | Н***2 | Гайка | |
| 23 | 1***5 | Шпонка | |
| 24 | 1***5 | Шпонка | |
| 25 | М***9 | Гайка | |
| 26 | 1***9 | Шайба | |
| 27 | 1***9 | Шайба | |
| 28 | М***9 | Болт | |
| 29 | 3***5 | Подшипник или 3518050-15325-01 | |
| 29 | 3***1 | Подшипник или 3518050-15325 | |
| 30 | 3***9 | Опора или 3518050-16589-01 | |
| 30 | 3***1 | Опора или 3518050-16589 | |
| 31 | 2***1 | Манжета | |
| 32 | 3***7 | Пластина зубчатая | |
| 33 | Ж***2 | Рычаг МКШ | |
| 34 | 3***2 | Рычаг | |
| 35 | 3***5 | Пластина | |
| 36 | 1***9 | Шайба | |
| 37 | М***9 | Болт | |
| 38 | 3***0 | Опора в сборе | |
| 39 | 3***1 | Рычаг в сборе | |
| 40 | 3***0 | Вал с вилкой |
