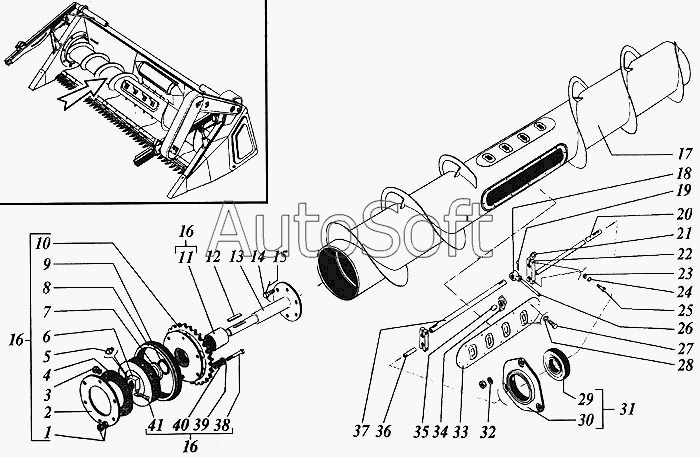

Каталог запасных частей к технике: РСМ Дон 1500Б. Шнек жатки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
17
17
17
18
19
19
20
20
20
21
22
22
23
24
25
26
26
27
28
29
29
30
31
32
33
33
34
34
34
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 2 | 5***1 | Диск нажимной | |
| 3 | М***9 | Гайка | |
| 4 | 5***9 | Накладка фрикционная | |
| 5 | 1***р | Масленка | |
| 6 | 3***А | Диск ведущий | |
| 7 | 5***2 | Обойма | |
| 8 | Р***3 | Кожух | |
| 9 | С***5 | Кольцо | |
| 10 | 3***Б | Звездочка z-40 t-25,4 | |
| 11 | 5***А | Втулка | |
| 12 | 2***0 | Шпонка | |
| 13 | 3***Б | Вал шнека | |
| 14 | 3***А | Болт | |
| 15 | 2***4 | Проволока (см) | |
| 16 | 3***Б | Устройство предохранительное шнека | |
| 17 | 3***2 | Шнек (труба с лентой) или 3518050-121370-02 | |
| 17 | 3***3 | Шнек (труба с лентой) или 3518050-121370-03 | |
| 17 | 3***8 | Шнек (труба с лентой) или 3518050-121370-08 | |
| 17 | 3***2 | Шнек (труба с лентой) или 3518050-11020-02 | |
| 17 | 3***3 | Шнек (труба с лентой) или 3518050-11020-03 | |
| 17 | 3***8 | Шнек (труба с лентой) или 3518050-11020-08 | |
| 18 | 3***0 | Втулка пальца | |
| 19 | 3***6 | Фиксатор или РСМ-10.08.01.647А | |
| 19 | Р***А | Фиксатор или 3518050-16476 | |
| 20 | 3***А | Ось шнека правая | |
| 20 | 3***1 | Ось шнека правая | |
| 20 | 3***2 | Ось шнека правая | |
| 21 | 6***4 | Шпонка | |
| 22 | 5***2 | Подвеска или РСМ-10.08.01.502 | |
| 22 | Р***2 | Подвеска или 54-51512 | |
| 23 | М***9 | Гайка | |
| 24 | 1***9 | Шайба | |
| 25 | М***9 | Болт | |
| 26 | 3***7 | Палец или РСМ-10.08.01.612 | |
| 26 | Р***2 | Палец | |
| 27 | М***0 | Болт | |
| 28 | 8***9 | Шайба | |
| 29 | 1***7 | Подшипник | |
| 29 | 1***7 | Подшипник | |
| 30 | Р***1 | Корпус подшипника | |
| 31 | Р***0 | Опора подшипника | |
| 32 | 1***9 | Шайба | |
| 33 | 3***4 | Крышка или РСМ-10.08.01.535 | |
| 33 | Р***5 | Крышка | |
| 34 | 3***0 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 34 | 3***1 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070 | |
| 34 | Р***0 | Обойма или РСМ-10.08.01.550 | |
| 34 | Р***0 | Обойма или РСМ-10.08.01.530 | |
| 35 | Р***А | Глазок | |
| 36 | 5***А | Ось | |
| 37 | 3***7 | Труба | |
| 38 | М***9 | Болт | |
| 39 | 3***2 | Втулка | |
| 40 | 5***А | Пружина | |
| 41 | 2***9 | Болт |
