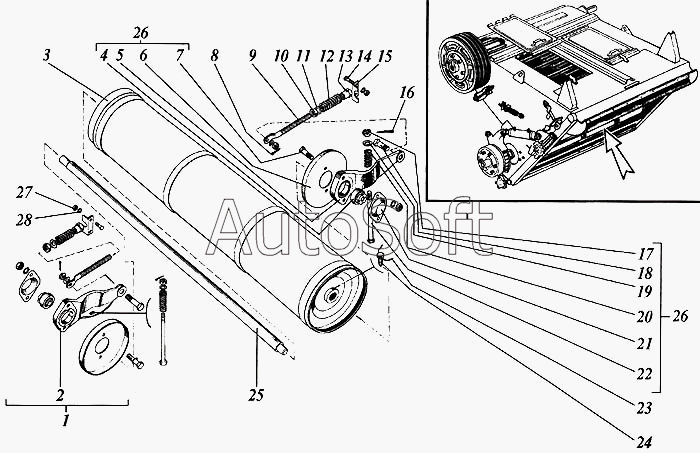

Каталог запасных частей к технике: РСМ Дон 1500Б. Вал нижний транспортера наклонной камеры
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Рычаг в сборе | |
| 2 | Р***1 | Рычаг | |
| 3 | 3***Б | Цилиндр | |
| 4 | 1***7 | Подшипник или 1680204К10С27 | |
| 4 | 1***7 | Подшипник или 1680204АК7С17 | |
| 5 | Р***А | Рычаг | |
| 6 | Р***4 | Донышко | |
| 7 | М***9 | Болт | |
| 8 | 3***9 | Шплинт | |
| 9 | 3***А | Винт натяжной | |
| 10 | М***9 | Гайка | |
| 11 | С***9 | Шайба | |
| 12 | 5***9 | Пружина | |
| 13 | 3***5 | Втулка направляющая | |
| 14 | М***9 | Болт | |
| 15 | 3***9 | Упор | |
| 16 | 3***9 | Шплинт | |
| 17 | М***9 | Гайка | |
| 18 | 3***А | Болт специальный | |
| 19 | С***9 | Шайба | |
| 20 | 6***1 | Пружина | |
| 21 | Р***5 | Крышка | |
| 22 | 2***9 | Болт | |
| 23 | 1***4 | Проволока L=0,9 m | |
| 24 | 6***8 | Винт | |
| 25 | Р***А | Вал | |
| 25 | Р***1 | Вал | |
| 26 | Р***А | Рычаг в сборе | |
| 27 | М***9 | Гайка | |
| 28 | 8***9 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
