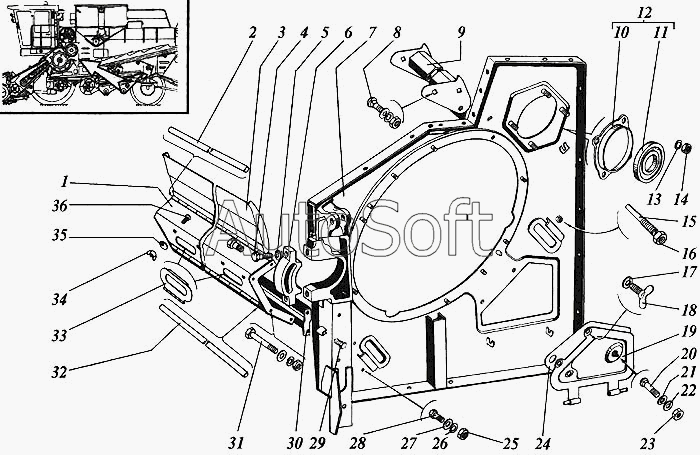

Каталог запасных частей к технике: РСМ Дон 1500Б. Панель левая передней секции молотилки
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Щит | |
| 1 | Р***0 | Щит | |
| 2 | Р***6 | Ось | |
| 2 | Р***6 | Ось | |
| 3 | Р***0 | Щиток | |
| 3 | Р***0 | Щиток | |
| 4 | М***9 | Болт | |
| 5 | 2***9 | Шайба | |
| 6 | Р***2 | Обойма | |
| 7 | Р***0 | Панель левая | |
| 8 | М***5 | Болт | |
| 9 | Р***0 | Отсекатель | |
| 9 | Р***0 | Отсекатель | |
| 10 | Н***6 | Корпус подшипника | |
| 11 | 7***7 | Подшипник или 780716НК7С27 | |
| 11 | 7***7 | Подшипник или 780716НК7С17 | |
| 12 | Н***1 | Опора | |
| 13 | 1***9 | Шайба | |
| 14 | М***9 | Гайка | |
| 15 | Р***5 | Шпилька | |
| 16 | М***9 | Гайка | |
| 17 | 4***1 | Втулка | |
| 18 | 4***2 | Винт | |
| 19 | Р***0 | Крышка | |
| 20 | М***0 | Болт | |
| 21 | 8***9 | Шайба | |
| 22 | С***9 | Шайба | |
| 23 | М***9 | Гайка | |
| 24 | Р***А | Накладка | |
| 25 | М***9 | Гайка | |
| 26 | 1***9 | Шайба | |
| 27 | С***9 | Шайба | |
| 28 | М***9 | Болт | |
| 29 | М***9 | Болт | |
| 30 | Р***0 | Камнеуловитель | |
| 30 | Р***0 | Камнеуловитель | |
| 31 | М***9 | Болт | |
| 32 | Р***2 | Ось | |
| 33 | Р***1 | Крышка | |
| 34 | 5***7 | Гайка специальная | |
| 35 | 4***9 | Шайба эксцентричная | |
| 36 | М***0 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
