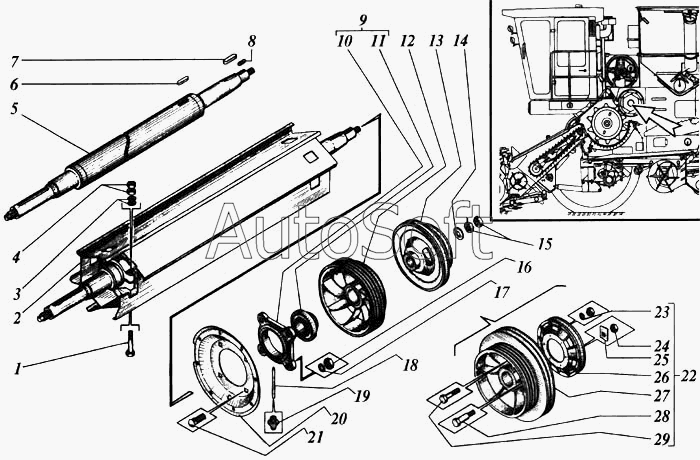

Каталог запасных частей к технике: РСМ Дон 1500Б. Битер отбойный
1
2
2
2
3
4
5
5
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | Р***А | Битер отбойный (с валом) или РСМ-10Б.01.21.230 | |
| 2 | Р***0 | Битер отбойный (с валом) или РСМ-10.01.21.110А | |
| 2 | Р***0 | Битер отбойный (с валом) | |
| 3 | Р***4 | Шайба | |
| 4 | М***9 | Гайка | |
| 5 | Р***А | Вал сварной с диаметрами цапф 70 мм и 80 мм или РСМ-10Б.01.21.240 | |
| 5 | Р***0 | Вал сварной с диаметрами цапф 70 мм и 80 мм или РСМ-10.01.21.140А | |
| 5 | Р***А | Вал сварной с диаметрами цапф 70 мм и 80 мм | |
| 6 | 1***0 | Шпонка | |
| 7 | 1***0 | Шпонка | |
| 8 | 1***6 | Шпонка | |
| 9 | Н***0 | Подшипник в сборе или опора или РСМ-10.01.15.330 | |
| 10 | Н***6 | Корпус подшипника | |
| 10 | Р***1 | Корпус подшипника или Н.027.116 | |
| 11 | 6***7 | Подшипник или 680314НК7С27 | |
| 12 | Р***8 | Шкив для комбайнов с копнителем или РСМ-10.01.21.170 | |
| 12 | Р***0 | Шкив для комбайнов с копнителем или РСМ-10.01.21.108 | |
| 13 | Р***6 | Шкив привода контрприводов | |
| 14 | С***9 | Шайба | |
| 15 | М***9 | Гайка | |
| 16 | М***9 | Гайка | |
| 17 | 1***9 | Шайба | |
| 18 | 4***3 | Трубка | |
| 19 | 1***р | Масленка | |
| 20 | Р***3 | Фланец | |
| 21 | М***0 | Болт | |
| 22 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.530 | |
| 22 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.510 | |
| 23 | 1***9 | Шайба | |
| 24 | М***9 | Гайка | |
| 25 | Р***9 | Шайба стопорная | |
| 26 | Р***Б | Шкив для комбайна с измельчителем (привода заднего контрпривода) | |
| 27 | Р***9 | Шкив для комбайна с измельчителем или РСМ-10.14.00.520 | |
| 27 | Р***0 | Шкив для комбайна с измельчителем или РСМ-10.14.00.109 | |
| 28 | Р***А | Болт | |
| 29 | М***9 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
