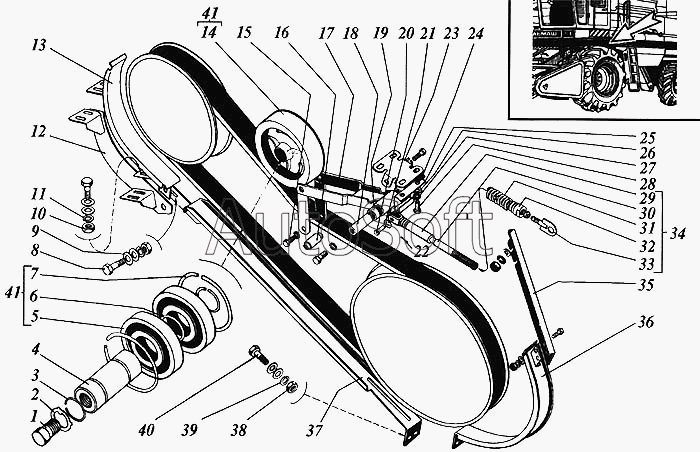

Каталог запасных частей к технике: РСМ Дон 1500Б. Механизм включения и выключения привода жатки
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | 1***9 | Шайба | |
| 3 | С***0 | Кольцо ГОСТ 13942-86 | |
| 4 | Р***6 | Ось | |
| 5 | 1***7 | Подшипник или 180204С17 | |
| 5 | 1***7 | Подшипник или 180204К10С27 | |
| 6 | Н***3 | Кольцо | |
| 7 | С***7 | Кольцо ГОСТ 13943-86 | |
| 8 | М***9 | Болт | |
| 9 | С***9 | Шайба | |
| 10 | М***9 | Гайка | |
| 11 | 8***9 | Шайба | |
| 12 | Р***А | Кронштейн | |
| 13 | Р***Б | Кожух | |
| 14 | Р***1 | Шкив натяжной или РСМ-10.01.22.101 | |
| 14 | Р***1 | Шкив натяжной или РСМ-10.01.22.001 | |
| 15 | М***9 | Болт | |
| 16 | Р***В | Ось | |
| 17 | Р***0 | Вилка | |
| 18 | Р***А | Ось | |
| 19 | Р***4 | Втулка | |
| 20 | 6***р | Ось | |
| 21 | С***9 | Шайба | |
| 22 | 3***9 | Шплинт | |
| 23 | Р***0 | Кронштейн | |
| 24 | Р***А | Успокоитель | |
| 25 | Р***3 | Прокладка | |
| 26 | С***9 | Шайба | |
| 27 | 1***9 | Шайба | |
| 28 | М***9 | Болт | |
| 29 | Р***В | Пробка | |
| 30 | Р***Г | Ось | |
| 31 | Р***3 | Пружина | |
| 32 | Р***7 | Пробка | |
| 33 | Р***В | Тяга | |
| 34 | Р***0 | Пружина натяжения в сборе | |
| 35 | Р***Б | Кронштейн | |
| 36 | Р***В | Кожух поддерживающий | |
| 37 | Р***0 | Кожух охватывающий | |
| 38 | М***9 | Гайка | |
| 39 | 1***9 | Шайба | |
| 40 | М***9 | Болт | |
| 41 | Р***0 | Шкив в сборе |
