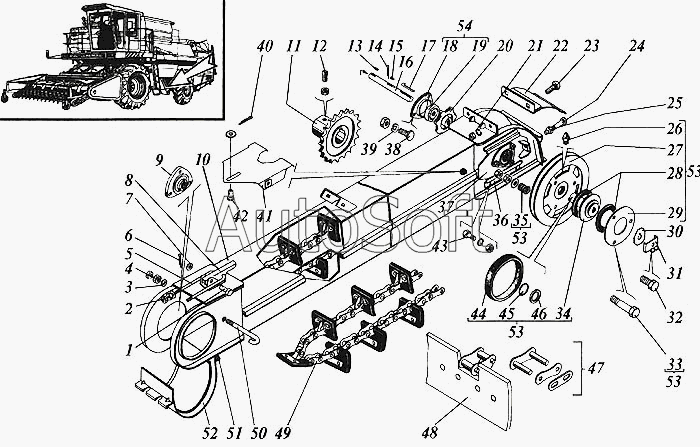

Каталог запасных частей к технике: РСМ Дон 1500Б. Элеватор колосовой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
53
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***р | Ось | |
| 2 | М***9 | Гайка | |
| 3 | С***9 | Шайба | |
| 4 | М***9 | Гайка | |
| 5 | Р***А | Вилка | |
| 6 | 2***9 | Шплинт | |
| 7 | С***9 | Шайба | |
| 8 | Р***А | Рукоятка | |
| 9 | Н***0 | Опора | |
| 10 | Р***В | Корпус элеватора | |
| 11 | Н***1 | Звездочка z=20 t-19,05 мм | |
| 12 | В***9 | Винт | |
| 13 | 8***0 | Шпонка (для комбайнов с копнителем) | |
| 14 | 4***9 | Шплинт | |
| 15 | 8***0 | Шпонка | |
| 16 | Р***А | Вал | |
| 17 | Р***4 | Шпонка призматическая | |
| 18 | Н***4 | Корпус подшипника | |
| 19 | 1***7 | Подшипник или 1680206К7С17 | |
| 19 | 1***7 | Подшипник или 1680206К10С27 | |
| 20 | Р***1 | Звездочка | |
| 21 | 8***9 | Шайба | |
| 22 | Р***А | Крышка | |
| 23 | М***5 | Болт | |
| 24 | Р***1 | Болт | |
| 25 | М***9 | Гайка | |
| 26 | 1***р | Масленка | |
| 27 | Р***Б | Шкив | |
| 28 | 5***А | Накладка сцепления или РСМ-10.01.54.001 или РСМ-10.01.54.003А | |
| 28 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 28 | Р***А | Накладка сцепления или РСМ-10.01.54.001 или 55-12-435А | |
| 29 | Р***7 | Диск нажимной | |
| 30 | Р***1 | Шайба | |
| 31 | Р***2 | Шайба стопорная | |
| 32 | М***9 | Болт | |
| 33 | М***9 | Болт | |
| 34 | Р***А | Ступица трения | |
| 35 | 6***4 | Пружина | |
| 36 | Р***4 | Направляющая | |
| 37 | Р***А | Пластина | |
| 38 | М***9 | Болт | |
| 39 | 1***9 | Шайба | |
| 40 | 2***9 | Шплинт | |
| 41 | Р***Б | Удлинитель | |
| 42 | 6***р | Ось | |
| 43 | М***0 | Болт | |
| 44 | Р***А | Кольцо | |
| 45 | Р***А | Обойма | |
| 46 | С***5 | Кольцо или СП-57-44-6 | |
| 46 | С***6 | Кольцо или СП-57-44-5 | |
| 47 | 0***0 | Звено соединительное С-ТРД-38-4400-01 | |
| 48 | 0***0 | Скребок в сборе | |
| 49 | 0***1 | Транспортер колосового элеватора 1-1-200х100-228-4600 со скребками | |
| 50 | Р***2 | Крюк | |
| 51 | Р***4 | Ось | |
| 52 | Р***А | Крышка | |
| 53 | Р***Б | Механизм предохранительный | |
| 54 | Н***0 | Опора (для комбайнов с копнителем) |
