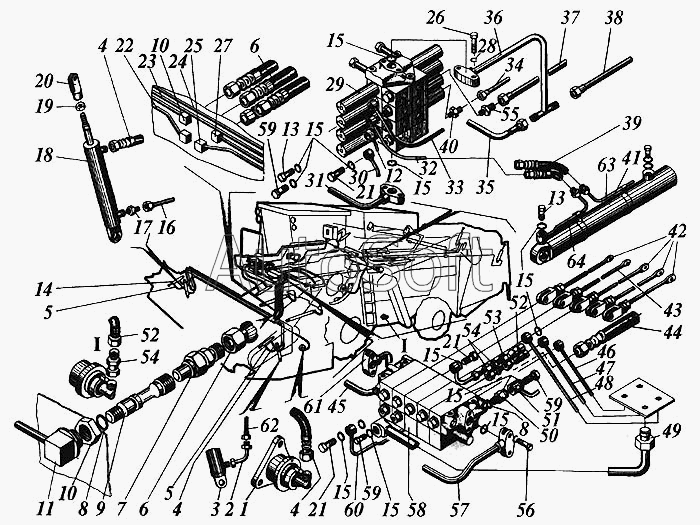

Каталог запасных частей к технике: РСМ Дон 1500Б. Гидрооборудавание комбайна
1
2
3
4
4
4
5
5
6
6
7
8
8
9
10
10
11
11
12
13
13
14
15
15
15
15
15
15
15
15
15
16
16
17
18
19
20
21
21
21
22
22
23
23
23
23
24
24
24
24
25
25
26
27
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
56
57
58
58
59
59
59
60
61
62
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гидроцилиндр | |
| 2 | 3***0 | Трубопровод | |
| 3 | Г***0 | Гидроцилиндр | |
| 4 | Н***0 | Рукав | |
| 5 | Н***0 | Рукав | |
| 6 | Н***0 | Рукав высокого давления П-8 армированный | |
| 7 | Н***0 | Муфта внутренняя | |
| 8 | 0***2 | Кольцо уплотнительное | |
| 9 | Н***0 | Полумуфта наружная | |
| 10 | М***9 | Гайка | |
| 11 | 3***0 | Трубопровод | |
| 11 | 3***0 | Трубопровод | |
| 12 | Р***0 | Трубопровод | |
| 13 | Р***3 | Болт | |
| 14 | Г***0 | Гидроцилиндр | |
| 15 | 0***2 | Уплотнительное кольцо | |
| 16 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 17 | Г***6 | Штуцер ввертной | |
| 18 | Г***0 | Гидроцилиндр | |
| 19 | М***9 | Гайка | |
| 20 | 3***1 | Вилка | |
| 21 | 5***5 | Болт | |
| 22 | 3***0 | Трубопровод | |
| 22 | 3***0 | Трубопровод | |
| 23 | 3***0 | Трубопровод | |
| 23 | 3***0 | Трубопровод | |
| 23 | 3***0 | Трубопровод | |
| 23 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод | |
| 24 | 3***0 | Трубопровод | |
| 25 | 3***0 | Трубопровод | |
| 25 | 3***0 | Трубопровод | |
| 26 | М***9 | Болт | |
| 27 | 3***0 | Трубопровод | |
| 27 | 3***0 | Трубопровод | |
| 28 | 8***9 | Шайба | |
| 29 | 4***9 | Электрогидрораспределитель или 73.00.00.000В-29 | |
| 29 | 7***9 | Электрогидрораспределитель или 4РЭ50-29 | |
| 30 | Р***0 | Трубопровод | |
| 31 | Р***А | Трубопровод | |
| 31 | Р***А | Трубопровод | |
| 32 | Р***0 | Трубопровод | |
| 33 | Р***А | Трубопровод | |
| 34 | Р***0 | Трубопровод | |
| 35 | Р***0 | Трубопровод | |
| 36 | Р***А | Трубопровод | |
| 37 | Р***0 | Трубопровод | |
| 38 | Р***0 | Трубопровод | |
| 39 | Н***0 | Рукав высокого давления П-8 армированный | |
| 40 | Р***А | Штуцер | |
| 41 | Г***0 | Гидроцилиндр | |
| 42 | Р***А | Тяга | |
| 43 | Р***3 | Тяга | |
| 44 | Н***0 | Рукав высокого давления П-16 армированный | |
| 45 | Р***0 | Трубопровод | |
| 46 | Р***Б | Трубопровод | |
| 47 | Р***1 | Трубопровод | |
| 48 | Р***2 | Трубопровод | |
| 49 | Р***Б | Трубопровод | |
| 50 | Р***А | Штуцер | |
| 51 | Р***А | Трубопровод | |
| 52 | Н***0 | Рукав высокого давления П-8 армированный | |
| 53 | Н***0 | Рукав высокого давления П-8 армированный | |
| 54 | Р***0 | Дроссель | |
| 55 | Р***7 | Штуцер ввертной | |
| 56 | М***9 | Болт | |
| 57 | Р***Б | Трубопровод | |
| 58 | 5***0 | Распределитель с механическим управлением | |
| 58 | 7***В | Распределитель с механическим управлением или 5РМ-50-00 | |
| 59 | 5***6 | Болт | |
| 60 | Р***А | Трубопровод | |
| 61 | Р***Б | Трубопровод | |
| 62 | 3***0 | Трубопровод | |
| 62 | 3***1 | Трубопровод | |
| 63 | Р***0 | Трубопровод | |
| 64 | Р***А | Трубопровод |
