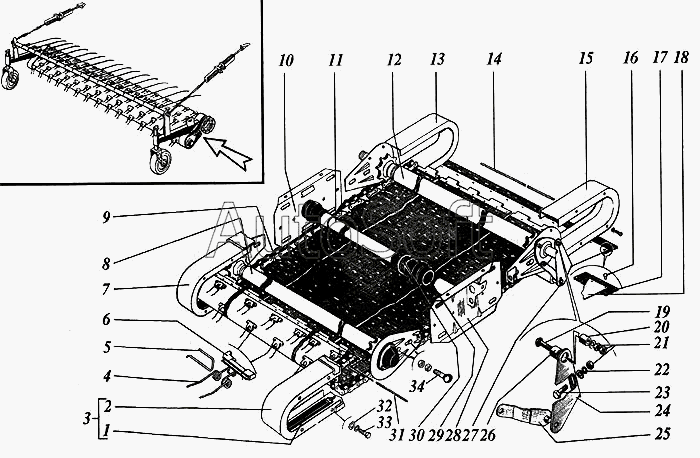

Каталог запасных частей к технике: РСМ Дон 1500А. Транспортер подборщика захватом 2,75 м
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Обойма | |
| 2 | Р***А | Кожух | |
| 3 | Р***Б | Обойма в сборе | |
| 4 | Р***1 | Палец | |
| 5 | Р***2 | Фиксатор | |
| 6 | Р***Б | Вкладыш | |
| 7 | Р***1 | Обойма в сборе | |
| 8 | П***Б | Вал ведомый | |
| 9 | П***В | Лента | |
| 10 | Р***1 | Фланец | |
| 11 | П***5 | Поперечина | |
| 12 | П***1 | Вал ведущий | |
| 13 | П***1 | Кожух | |
| 14 | П***3 | Ось L=1422 мм | |
| 15 | П***0 | Кожух | |
| 16 | 5***9 | Заклепка | |
| 17 | П***3 | Ремень стеблесъемника | |
| 18 | П***А | Стеблесъемник | |
| 19 | М***5 | Болт | |
| 20 | Р***5 | Втулка | |
| 21 | М***9 | Гайка | |
| 22 | 1***9 | Шайба | |
| 23 | М***5 | Болт | |
| 24 | П***0 | Направляющая | |
| 24 | П***1 | Направляющая | |
| 25 | П***0 | Растяжка | |
| 26 | Р***4 | Втулка | |
| 27 | 4***9 | Шплинт | |
| 28 | Р***Б | Фланец | |
| 29 | Р***В | Ролик | |
| 30 | Р***9 | Кольцо | |
| 31 | П***1 | Ось L=926 мм | |
| 32 | С***9 | Шайба | |
| 33 | М***9 | Болт | |
| 34 | Р***А | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
