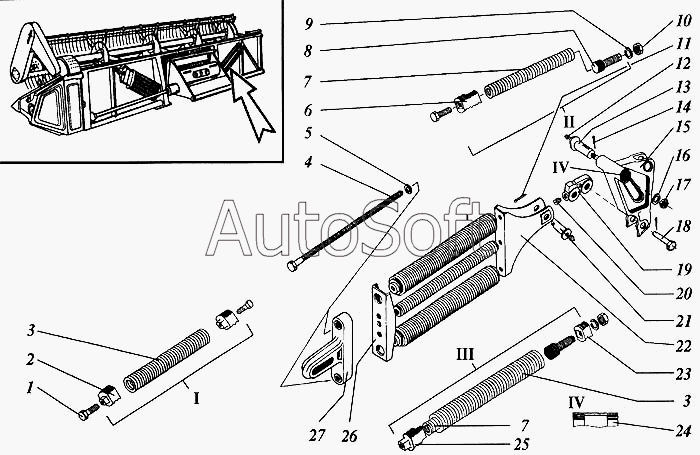

Каталог запасных частей к технике: РСМ Дон 1500А. Механизм уравновешивания жатки правый
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | 3***А | Пробка пружины | |
| 3 | 3***7 | Пружина | |
| 4 | 3***1 | Болт регулировочный | |
| 5 | С***9 | Шайба | |
| 6 | 3***А | Пробка двойная | |
| 7 | 3***8 | Пружина | |
| 8 | 3***5 | Пробка специальная | |
| 9 | 1***9 | Шайба | |
| 10 | М***9 | Гайка | |
| 11 | 6***9 | Шплинт | |
| 12 | 1***р | Масленка | |
| 13 | 3***А | Ось рычага | |
| 14 | 4***9 | Шплинт | |
| 15 | 3***А | Рычаг | |
| 16 | К***5 | Шайба | |
| 17 | М***9 | Гайка | |
| 18 | 3***А | Ось | |
| 19 | 3***А | Звено | |
| 20 | 5***А | Пробка | |
| 21 | 3***8 | Ось | |
| 22 | 3***Б | Скоба | |
| 23 | 3***А | Пробка | |
| 24 | 9***0 | Подшипник | |
| 25 | 3***А | Пробка двойная | |
| 26 | 3***2 | Плита пружин | |
| 27 | 3***А | Подвеска | |
| 100 | 3***0 | Пружина одинарная | |
| 101 | 3***0 | Пружина внутренняя | |
| 102 | 3***0 | Пружина сдвоенная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
